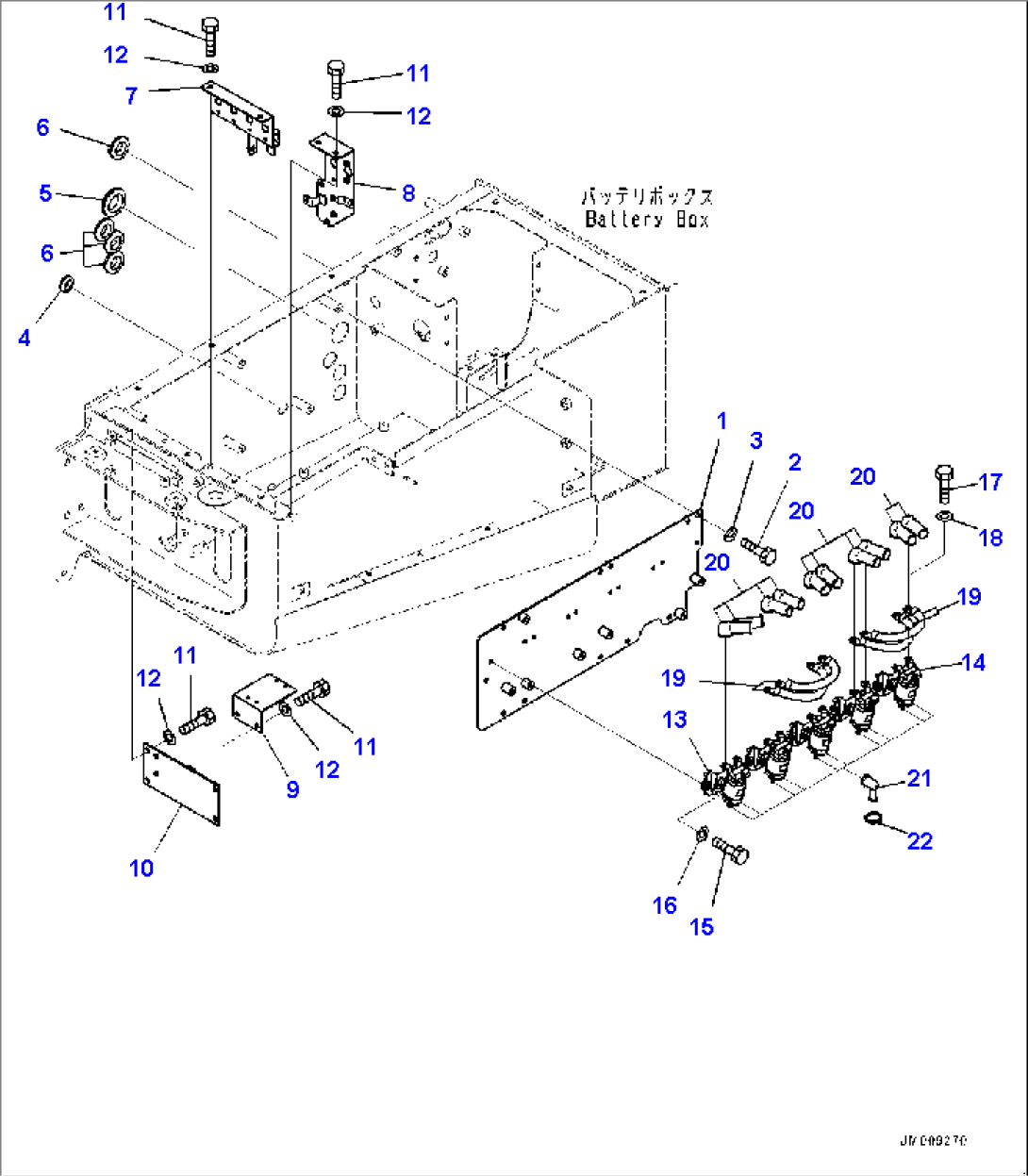

Battery Box, Relay (#10233-)

Komatsu HM400-5 S/N 10001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-06-34322Bracket10233-
201010-81020Bolt10001-
301643-31032Washer10001-
408037-02512Grommet10001-
508037-05016Grommet10001-
608037-03614Grommet10001-
756B-06-54330Bracket10001-
856B-06-34341Bracket10001-
956B-06-34350Bracket10001-
1056B-06-34360Plate10001-
1101010-81020Bolt10001-
1201643-31032Washer10001-
1308088-70000Switch, Battery Relay10233-
1408088-50000Switch, Battery Relay10233-
1501010-80825Bolt10001-
1601643-30823Washer10001-
1701010-80820Bolt10333-
1801643-30823Washer10333-
1908028-65011Wire, L=110mm10001-
2008038-00035Cap, Terminal10001-
2108038-00518Cap10001-
2208034-20310Band, Black10001-
