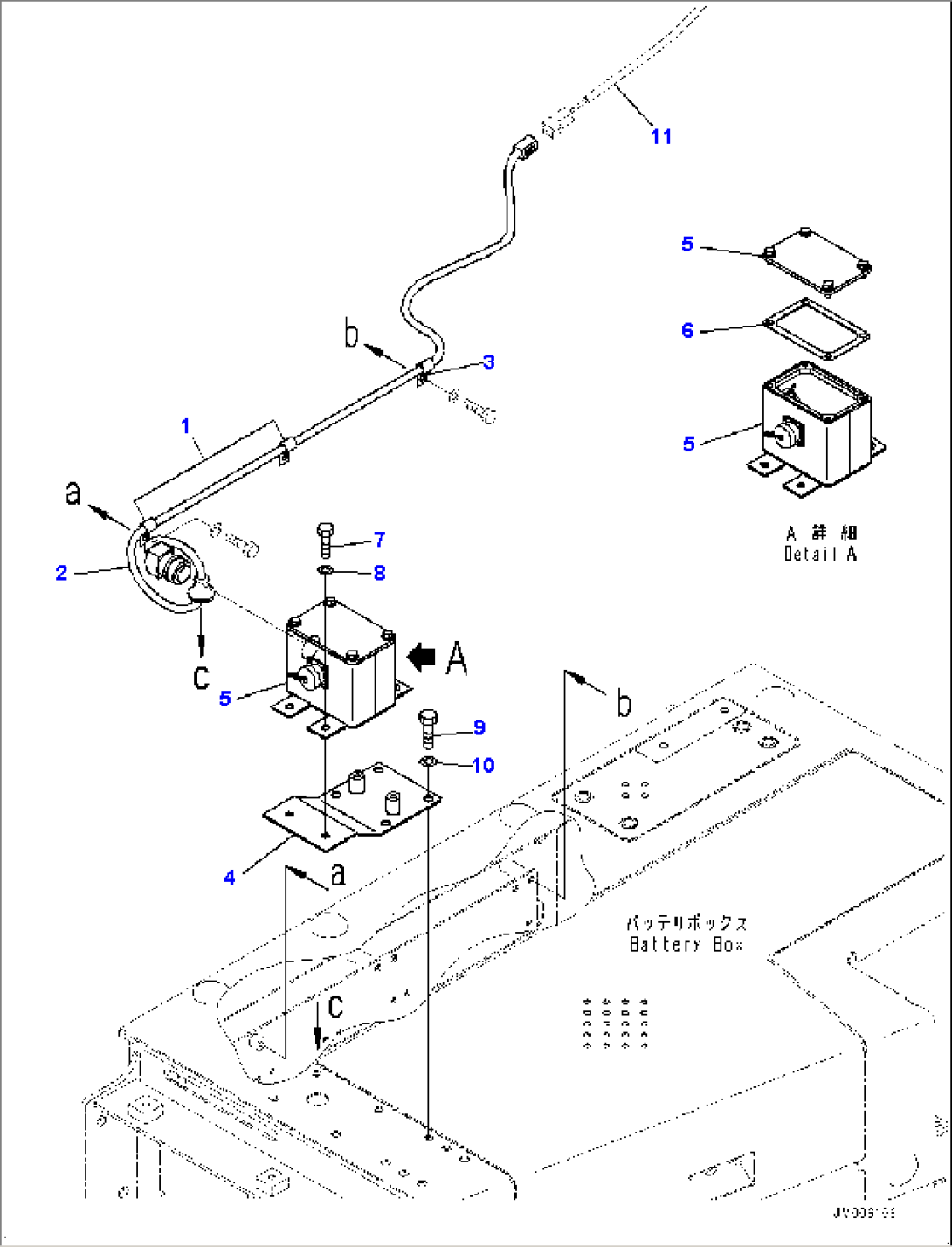

Battery Box, Switch Box (#5129-)

Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
104434-51210Clip5129-
256B-84-3A780Wiring Harness5129-
304434-51210Clip5129-
456B-84-3A420Plate5129-
5561-84-82560Box Assembly, Switch, Heater5129-
6561-84-82570Gasket5129-
701010-81020Bolt5129-
801643-31032Washer5129-
901010-81230Bolt5129-
1001643-31232Washer5129-
1156B-84-3A520Wiring Harness-
