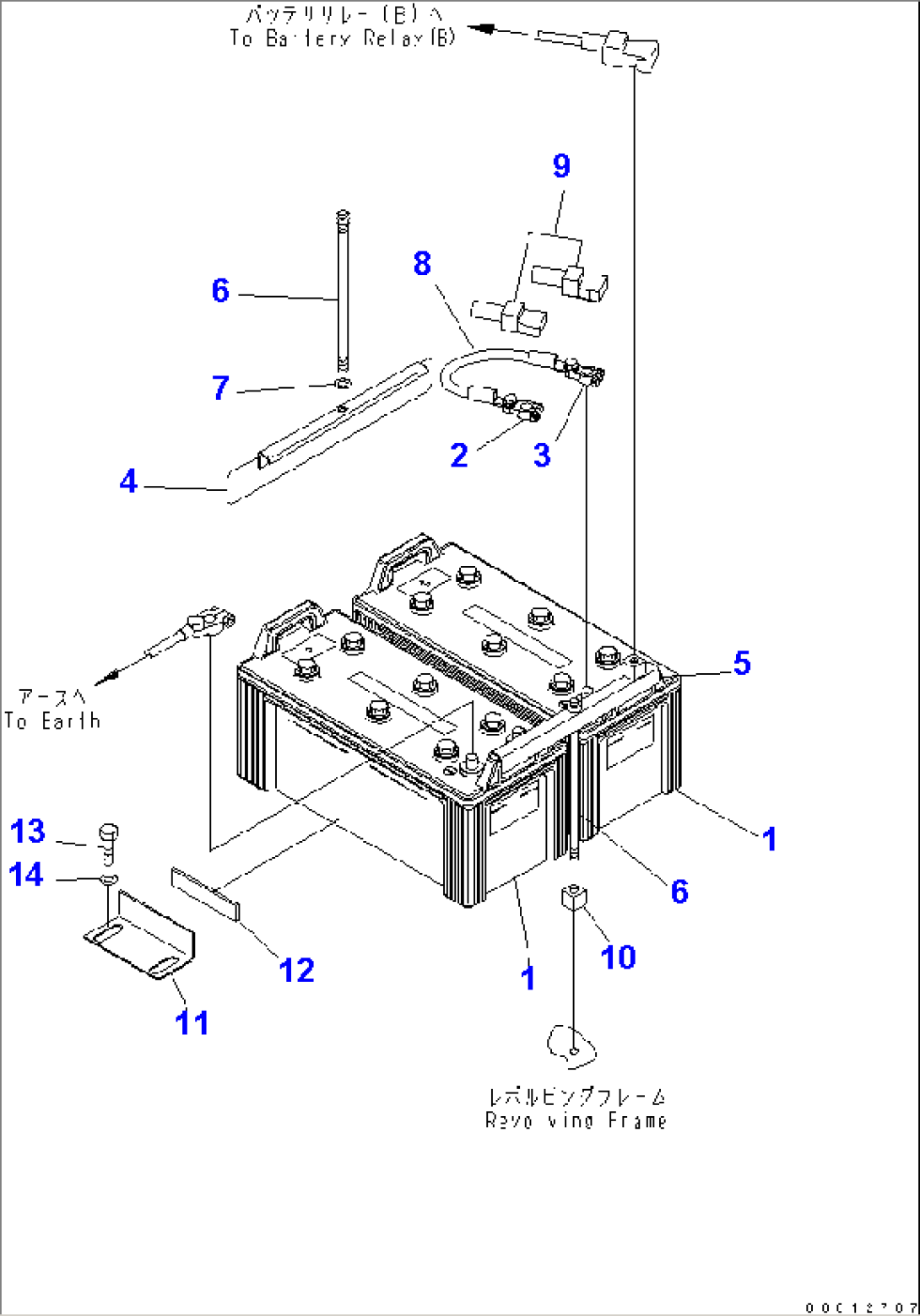

BATTERY (LARGE CAPACITY)
Komatsu PC400-7-M1 S/N 50001-UP · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 207-06-61280 | BATTERY | 50001- | |
| 2 | 08000-00000 | TERMINALÃÂ, (+) | 50001- | |
| 3 | 08000-00001 | TERMINALÃÂ, (-) | 50001- | |
| 4 | 208-06-71250 | CLAMP | 50001- | |
| 5 | 207-06-51470 | CLAMP | 50001- | |
| 6 | 207-06-11370 | BOLT | 50001- | |
| 7 | 01643-31232 | WASHER | 50001- | |
| 8 | 08028-64035 | CABLE | 50001- | |
| 9 | 08038-42511 | CAP | 50001- | |
| 10 | 207-06-51461 | BLOCK | 50001- | |
| 11 | 207-06-61461 | BRACKET | 50001- | |
| 12 | 207-06-51330 | SHEET | 50001- | |
| 13 | 01010-81225 | BOLT | 50001- | |
| 14 | 175-54-34170 | WASHER | 50001- |
