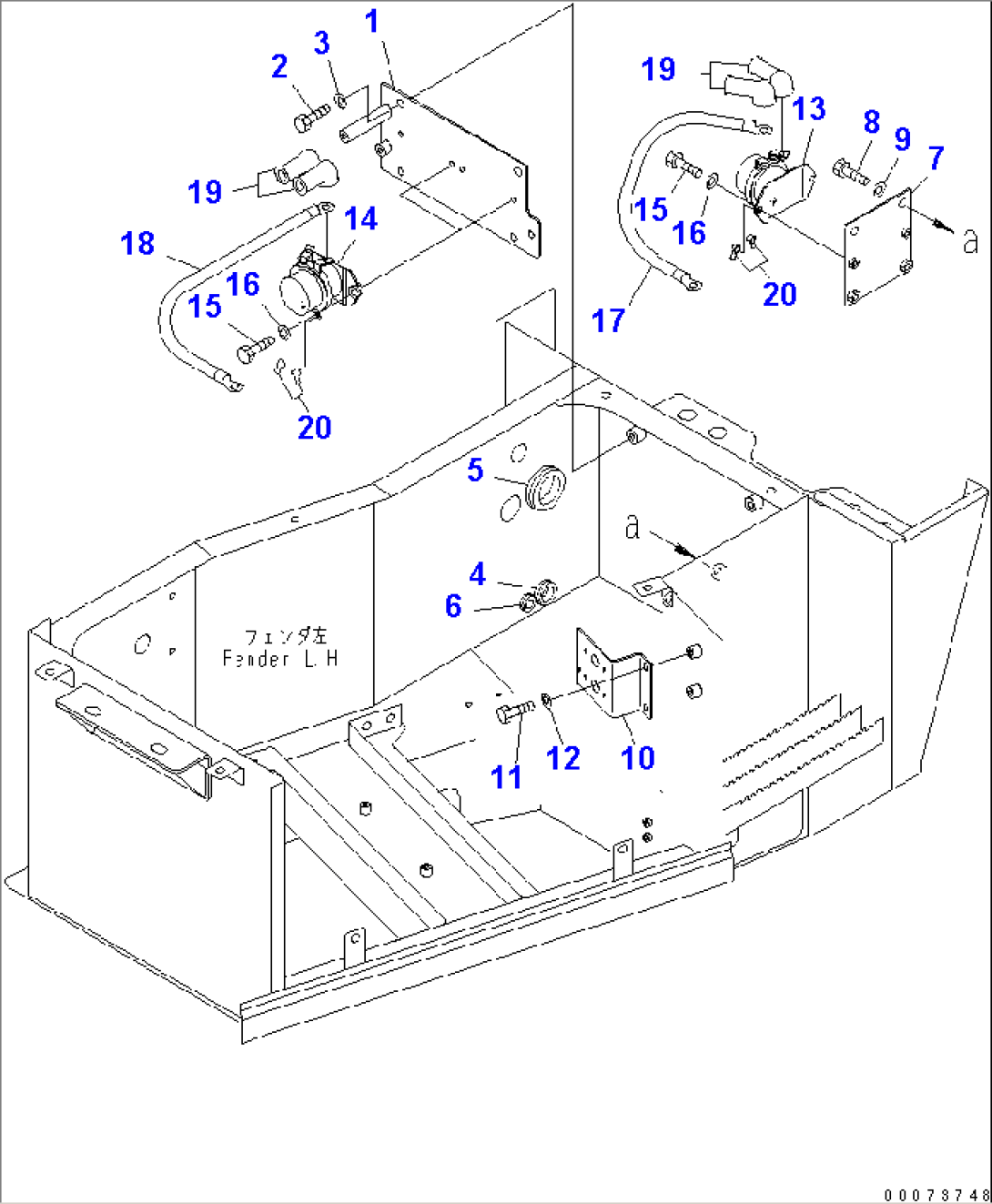

BATTERY (RELAY SWITCH)

Komatsu HM300-1L S/N A10001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-06-14321PLATEA10001-
201010-81225BOLTA10001-
301643-31232WASHERA10001-
408037-02512GROMMETA10001-
508037-05016GROMMETA10001-
608037-01610GROMMETA10001-
756D-06-14331PLATEA10001-
801010-81220BOLTA10001-
901643-31232WASHERA10001-
1056D-06-14340PLATEA10001-
1101010-81220BOLTA10001-
1201643-31232WASHERA10001-
1308088-30000SWITCHA10001-
14561-06-61510RELAYA10001-
1501010-80825BOLTA10001-
1601643-30823WASHERA10001-
1708028-65050CABLEA10001-
1808028-65080CABLEA10001-
1908038-00035CAPA10001-
2008038-00519CAPA10001-
