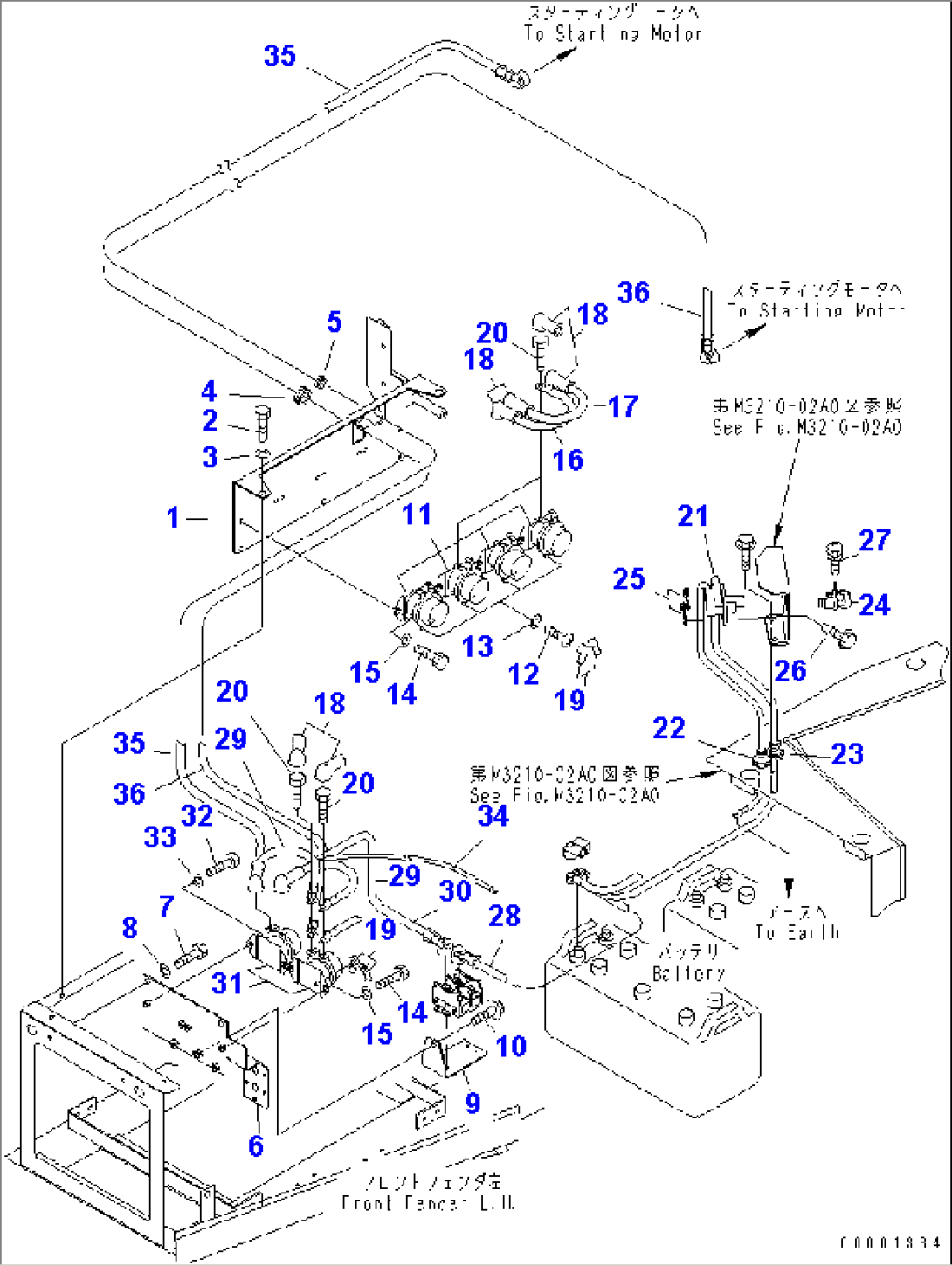

BATTERY (RELAY SWITCH) (-40ßC SPEC.)(#1001-1121)

Komatsu HM350-1 S/N 1001-UP (-40CENT. SPEC.) · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156C-06-14320BRACKET1001-1121
201010-81225BOLT1001-1121
301643-31232WASHER1001-1121
408037-02512GROMMET1001-1121
508037-01610GROMMET1001-1121
656C-06-14330BRACKET1001-1121
701010-81220BOLT1001-1121
801643-31232WASHER1001-1121
956B-06-14350BRACKET1001-1121
1001435-01020BOLT1001-1121
11561-06-61510RELAY1001-1121
1201220-40408SCREW1012-1121
1301601-20410WASHER1012-1121
1401010-80825BOLT1001-1121
1501643-30823WASHER1001-1121
1608028-65011CABLE, BATTERY1001-1121
1708028-65011CABLE, BATTERY1001-1121
1808038-00035CAP1001-1121
1908038-00518CAP1001-1121
2001010-80820BOLT1001-1121
2156C-06-14530WIRING HARNESS1001-1121
2208037-11425GROMMET1001-1121
2308037-11825GROMMET1001-1121
24195-06-48340CAP1001-1121
25195-06-48320BRACKET1001-1121
2601435-00825BOLT1001-1121
2701023-60312SCREW1001-1121
2808028-65065CABLE, BATTERY1001-1121
2908028-65011CABLE, BATTERY1001-1121
3008028-65060CABLE, BATTERY1001-1121
31561-06-61510RELAY1001-1121
3201010-80820BOLT1001-1121
3301643-30823WASHER1001-1121
3456D-06-14510CABLE1001-1121
3508028-75150CABLE, BATTERY1001-1121
3656C-06-14510CABLE1001-1121
