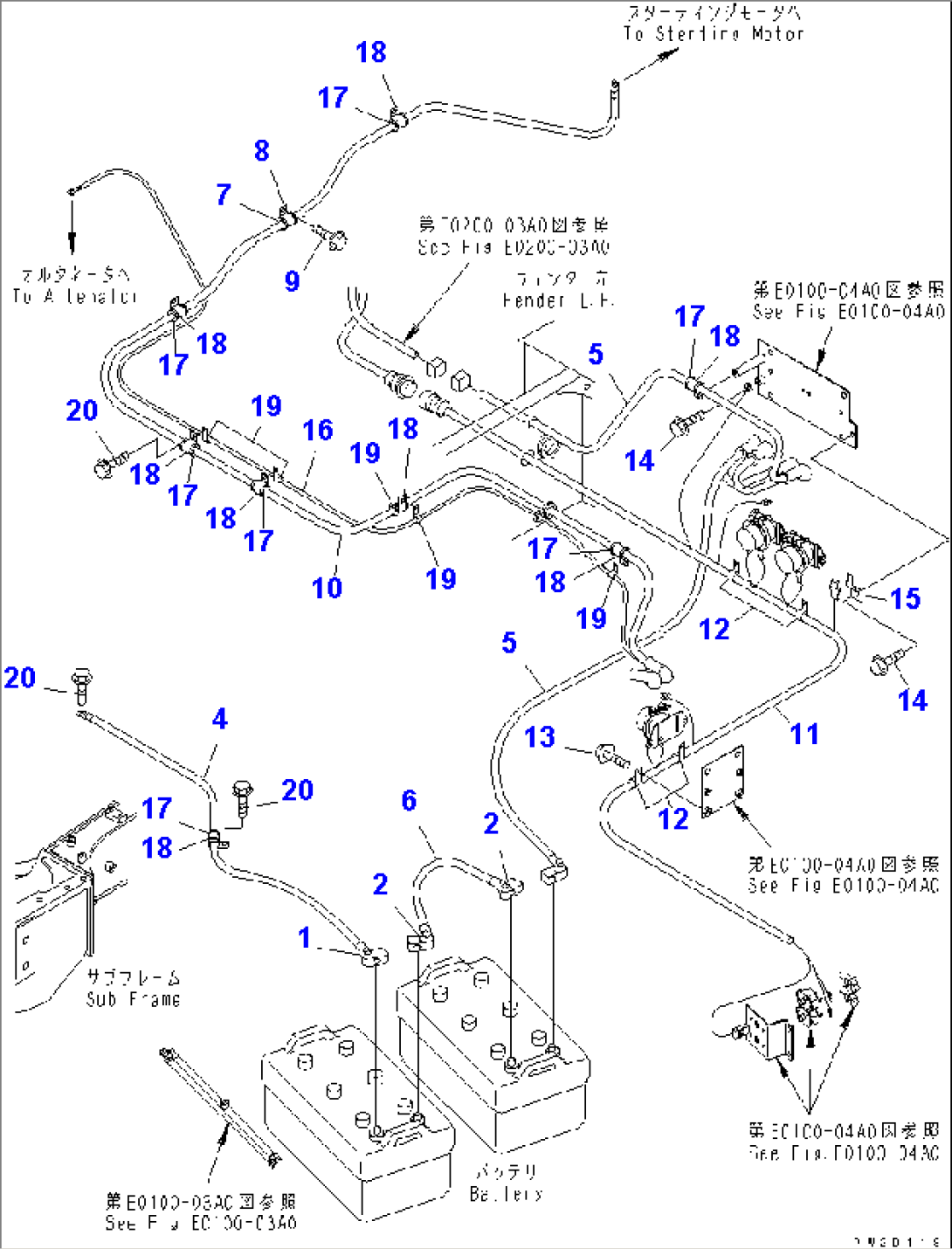

BATTERY (WIRING)
Komatsu HM300-1 S/N 1001-UP · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 424-09-12540 | BOOT | 1001-1172 | |
| 2 | 56B-06-11220 | CAP | 1001-1172 | |
| 4 | 08028-45070 | CABLE, GROUND | 1001-1172 | |
| 5 | 08028-65011 | CABLE, BATTERY | 1001-1172 | |
| 6 | 08028-65040 | CABLE, BATTERY | 1001-1172 | |
| 7 | 566-06-41290 | INSULATOR | 1001-1172 | |
| 8 | 08036-22514 | CLIP | 1001-1172 | |
| 9 | 01435-01016 | BOLT | 1001-1172 | |
| 10 | 56D-06-14520 | CABLE | 1001- | |
| 11 | 56D-06-12421 | WIRING HARNESS | 1001-1172 | |
| 12 | 04434-52310 | CLIP | 1001-1172 | |
| 13 | 01435-01016 | BOLT | 1173- | |
| 13 | 01435-01016 | BOLT | 1001-1172 | |
| 14 | 01435-01016 | BOLT | 1001-1172 | |
| 15 | 08193-31012 | CLIP | 1173- | |
| 15 | 08193-31012 | CLIP | 1001-1172 | |
| 16 | 08028-65400 | CABLE, BATTERY | 1001- | |
| 17 | 566-06-41290 | INSULATOR | 1173- | |
| 17 | 566-06-41290 | INSULATOR | 1001-1172 | |
| 18 | 08036-02514 | CLIP | 1173- | |
| 18 | 08036-02514 | CLIP | 1001-1172 | |
| 19 | 08036-00814 | CLIP | 1173- | |
| 19 | 08036-00814 | CLIP | 1001-1172 | |
| 20 | 01435-01016 | BOLT | 1173- | |
| 20 | 01435-01016 | BOLT | 1001-1172 |
