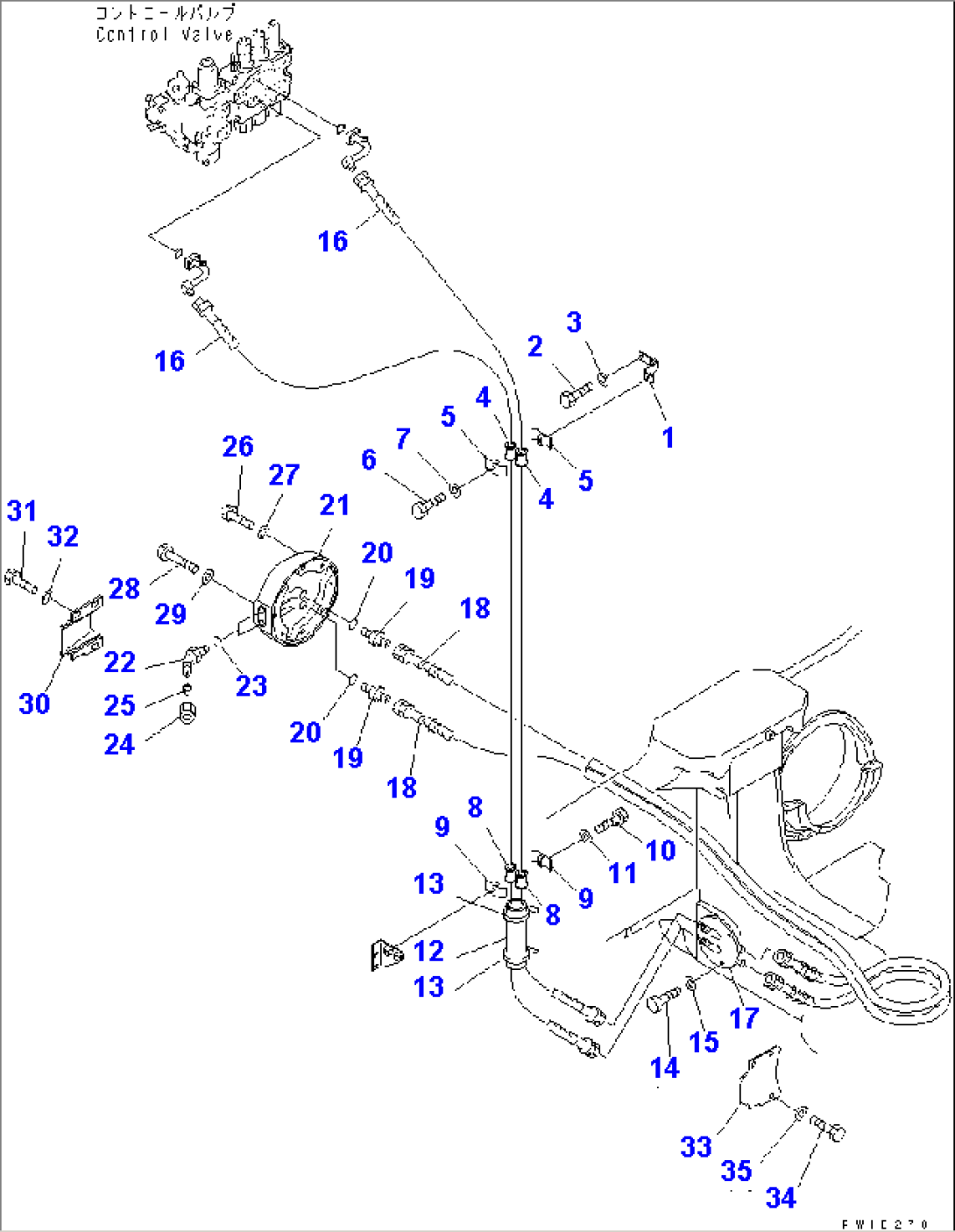

BLADE TILT LINE (FOR TILT DOZER)

Komatsu D375A-5 S/N 18001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1195-61-51510BRACKET18001-
201010-81225BOLT18001-
301643-31232WASHER18001-
407095-00524CUSHION18001-
507094-20518CLAMP18001-
601010-81270BOLT18001-
701643-31232WASHER18001-
807095-00524CUSHION18001-
907094-20518CLAMP18001-
1001010-81270BOLT18001-
1101643-31232WASHER18001-
12205-62-53780COVER18001-
1308034-00536BAND18001-
1401010-81230BOLT18001-
1501643-31232WASHER18001-
1607123-00515HOSE18001-
17195-61-42321FLANGE18001-
18195-61-42390HOSE18001-
19195-61-42330NIPPLE18001-
2007002-12434O-RING18001-
21195-50-22132COVER18001-
22195-61-42350ELBOW18001-
2307002-12434O-RING18001-
2407221-20522NUT18001-
2507222-00515PLUG18001-
2601010-61695BOLT18001-
2701643-31645WASHER18001-
2801011-61615BOLT18001-
2901643-31645WASHER18001-
30195-30-62531COVER,R.H18001-
3101010-61635BOLT18001-
3201643-31645WASHER18001-
33195-30-62510PLATE18001-
3401010-61635BOLT18001-
3501643-31645WASHER18001-
