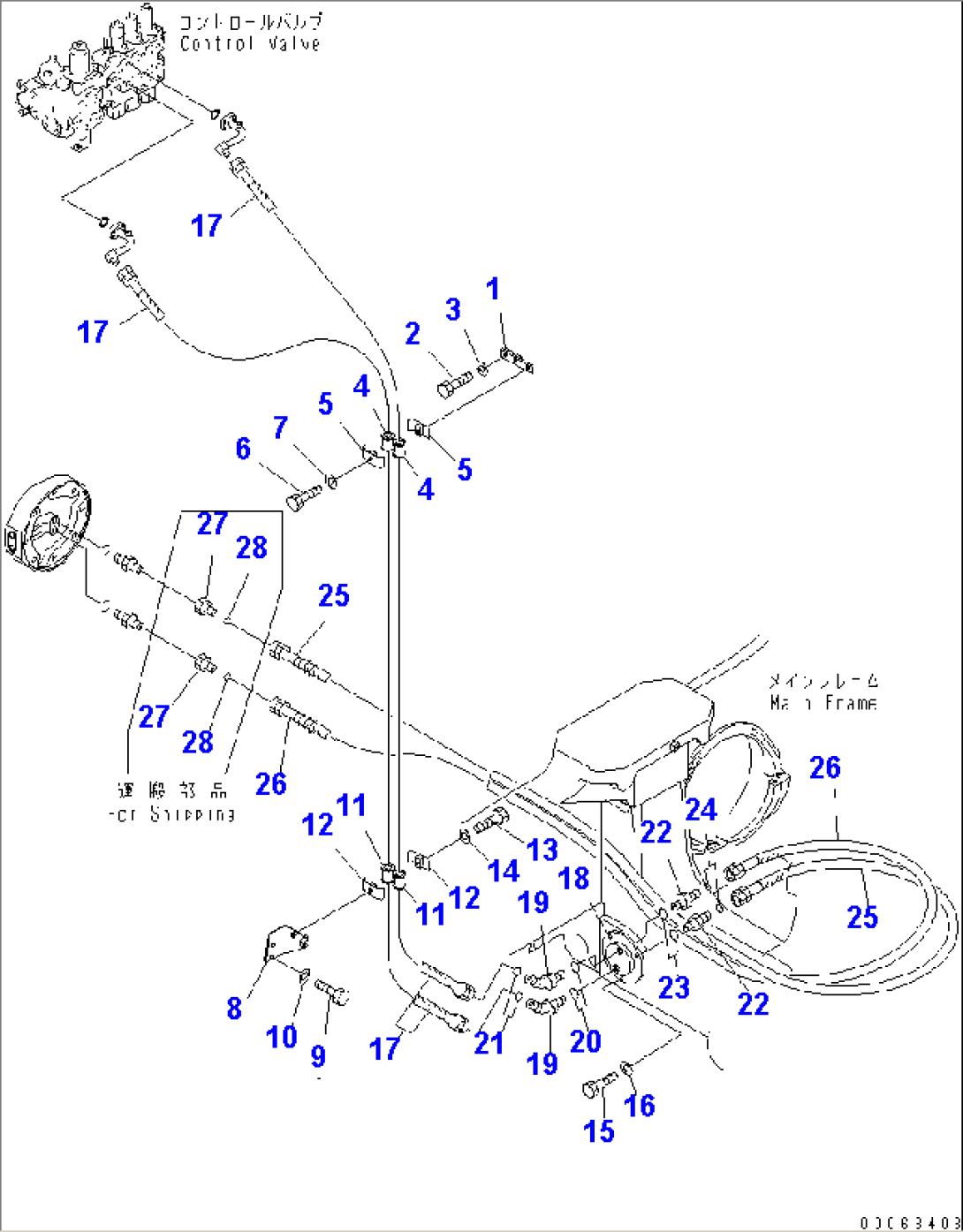

BLADE TILT LINE (FOR TILT DOZER) (PIPING)
Komatsu D375A-5 S/N 55001-UP (W/O EGR) · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 195-61-54510 | BRACKET | 55001- | |
| 2 | 01010-81235 | BOLT | 55001- | |
| 3 | 01643-31232 | WASHER | 55001- | |
| 4 | 07095-00524 | CUSHION | 55001- | |
| 5 | 07094-30518 | CLAMP | 55001- | |
| 6 | 01010-81270 | BOLT | 55001- | |
| 7 | 01643-31232 | WASHER | 55001- | |
| 8 | 195-49-37320 | BRACKET | 55001- | |
| 9 | 01010-81225 | BOLT | 55001- | |
| 10 | 01643-31232 | WASHER | 55001- | |
| 11 | 07095-00524 | CUSHION | 55001- | |
| 12 | 07094-30518 | CLAMP | 55001- | |
| 13 | 01010-81270 | BOLT | 55001- | |
| 14 | 01643-31232 | WASHER | 55001- | |
| 15 | 01010-81230 | BOLT | 55001- | |
| 16 | 01643-31232 | WASHER | 55001- | |
| 17 | 02753-00515 | HOSE | 55001- | |
| 18 | 195-61-54540 | FLANGE | 55001- | |
| 19 | 02783-10522 | ELBOW | 55001- | |
| 20 | 07002-12434 | O-RING | 55001- | |
| 21 | 02896-11015 | O-RING | 55001- | |
| 22 | 02781-00522 | UNION | 55001- | |
| 23 | 07002-12434 | O-RING | 55001- | |
| 24 | 02896-11015 | O-RING | 55001- | |
| 25 | 195-61-54370 | HOSE | 55001- | |
| 26 | 195-61-54380 | HOSE | 55001- | |
| 27 | 07376-70522 | PLUG | 55001- | |
| 28 | 02896-11015 | O-RING | 55001- |
