Body (#2633-)

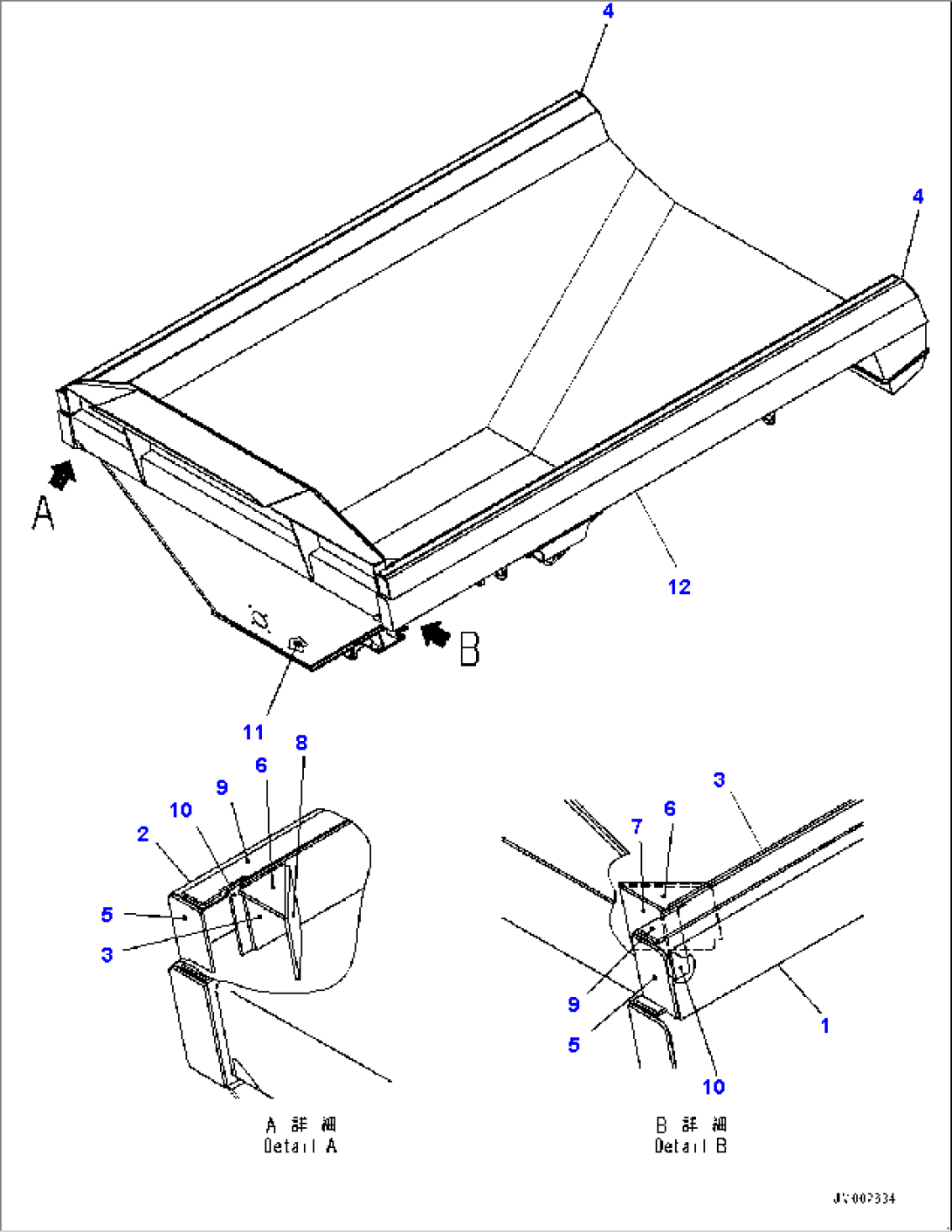

Komatsu HM400-2 S/N 2848-UP (FOR KAL) · BODY
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56B-83-28301 | Body Subassembly | 2848- | ||
| 56B-83-28300 | Body Subassembly | 2633-2847 | ||
| 56B-83-12001 | Extension Assembly | 2633- | ||
| 1 | 56B-83-12111 | Plate | 2633- | |
| 2 | 56B-83-12121 | Plate | 2633- | |
| 3 | 56B-83-12131 | Plate | 2633- | |
| 4 | 56B-83-12141 | Plate | 2633- | |
| 5 | 56B-83-12160 | Plate | 2633- | |
| 6 | 56B-83-12170 | Plate | 2633- | |
| 7 | 56B-83-12180 | Plate | 2633- | |
| 8 | 56B-83-12190 | Plate | 2633- | |
| 9 | 56B-83-12211 | Plate | 2633- | |
| 10 | 56B-83-12220 | Plate | 2633- | |
| 11 | 01573-20205 | Seat, Welded | 2633- | |
| 12 | 56B-83-27202 | Body Subassembly | 2848- | |
| 12 | 56B-83-27201 | Body Subassembly | 2633-2847 |
