BODY ACCESSORY AND PARTS (ACCESSORY) (WITHOUT BODY HEATING)

Komatsu HM350-2 S/N 2001-2218 (ECOT3) · BODY

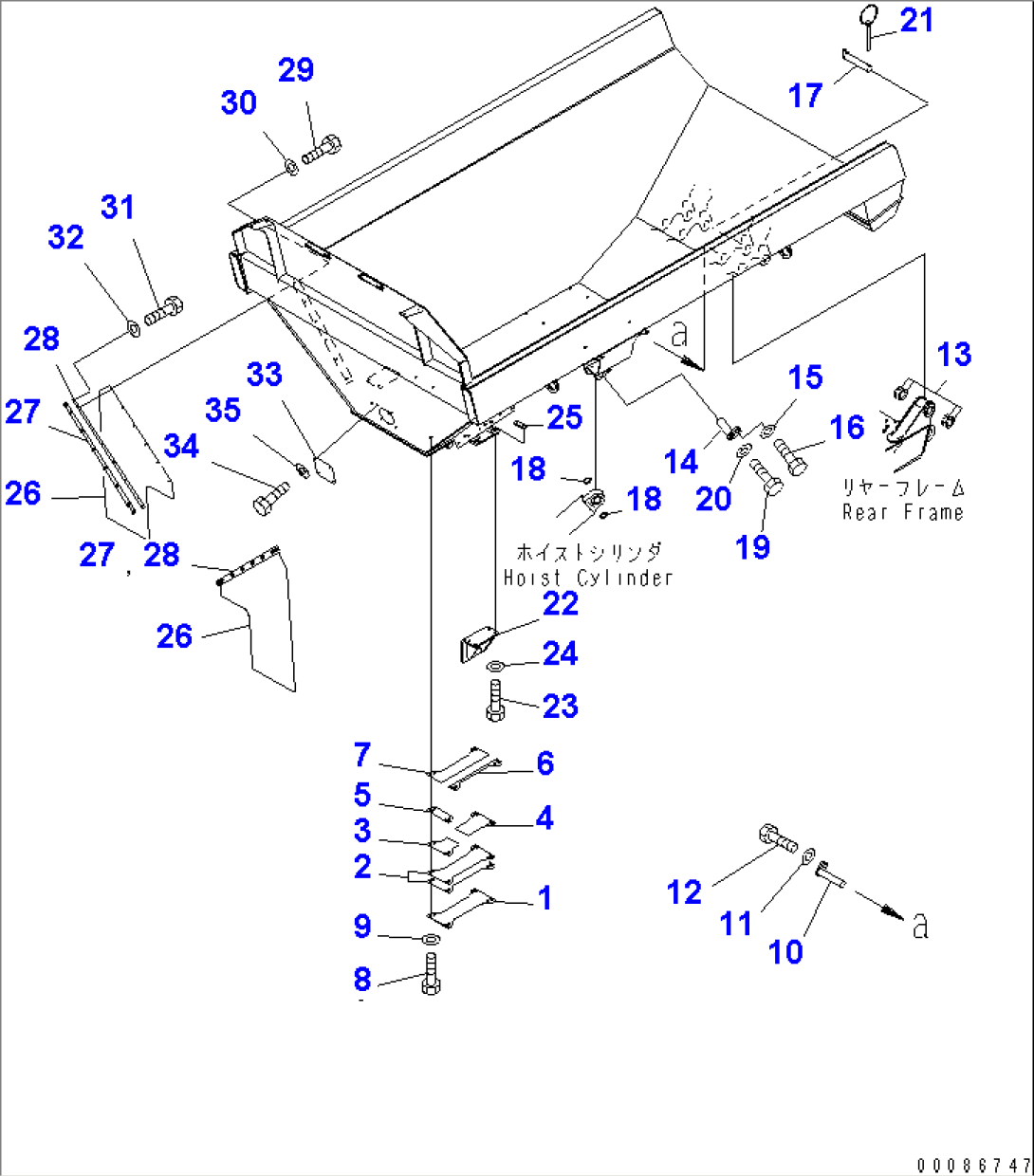

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-74-11410PAD2001-@
256B-74-11610SHIM, 1.0MM2001-@
256B-74-11620SHIM, 3.2MM2001-@
356B-74-11680SHIM, 1.0MM2001-@
456B-74-11690SHIM, 1.0MM2001-@
556B-74-11740SHIM, 1.0MM2001-2218
656B-74-11720SHIM, 1.0MM2001-2218
756B-74-11750SHIM, 1.0MM2001-@
801010-81645BOLT2001-@
801010-81640BOLT2001-@
801010-81635BOLT2001-@
901643-31645WASHER2001-@
1056B-74-11510PIN2001-@
11569-40-61710WASHER2001-@
1201010-81425BOLT2001-@
13566-74-11270SPACER, 6.0MM2001-@
13566-74-11280SPACER, 1.0MM2001-@
1456B-74-11521PIN2001-@
15569-40-61710WASHER2001-@
1601010-81425BOLT2001-@
17569-74-61670PIN2001-@
18566-52-41950SPACER2001-@
1901010-82035BOLT2001-@
2001643-32060WASHER2001-@
2156C-74-11580LINCHPIN2001-@
2104050-15030PIN,COTTER2001-@
2256C-74-11270BRACKET2001-@
2301010-81655BOLT2001-@
2401643-31645WASHER2001-@
2556B-74-21180SEAT2157-@
2501573-26510SEAT2001-2156
2656C-74-21550GUARD2001-@
2756B-74-11760PLATE2001-@
2856B-74-11770PLATE2001-@
2901010-81245BOLT2001-@
3001643-31232WASHER2001-@
3101010-81235BOLT2001-@
3201643-31232WASHER2001-@
3356B-74-11J41PLATE2001-@
3401010-81635BOLT2001-@
3501643-31645WASHER2001-@
