BODY (WITH NEW TAIL GATE AND SIDE EXTENSION)(#1518-)

Komatsu HM300-1 S/N 1001-UP · BODY

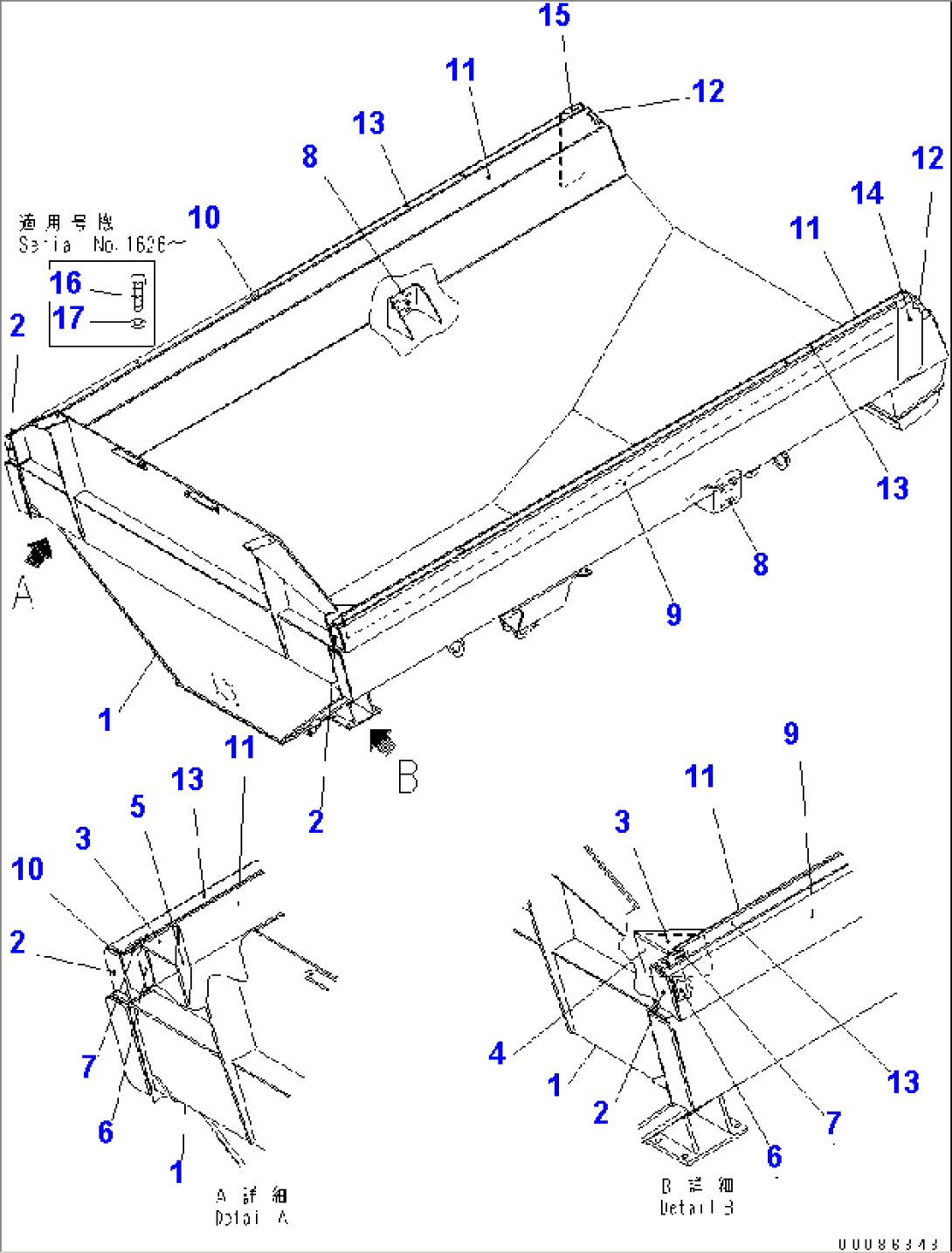

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-74-12701BODY SUB A.1518-
156D-74-11105BODY SUB ASS'Y1494-
56D-83-22502EXTENSION ASS'Y1626-
56D-83-22501PLATE (WELDED)1518-1625
256D-83-12160PLATE (WELDED)1518-
356D-83-12170PLATE (WELDED)1518-
456D-83-12180PLATE (WELDED)1518-
556D-83-12190PLATE (WELDED)1518-
656D-83-12220PLATE (WELDED)1518-
756D-83-12230PLATE (WELDED)1518-
856D-83-16420PLATE (WELDED)1518-
956D-83-22111PLATE (WELDED)1626-
956D-83-22110PLATE1518-1625
1056D-83-22121PLATE (WELDED)1626-
1056D-83-22120PLATE1518-1625
1156D-83-22130PLATE (WELDED)1518-
1256D-83-22140PLATE (WELDED)1518-
1356D-83-22211PLATE (WELDED)1518-
1456D-83-26510PLATE (WELDED)1494-
1556D-83-26520PLATE (WELDED)1494-
1601010-82050BOLT1626-
1701643-32060WASHER1626-
