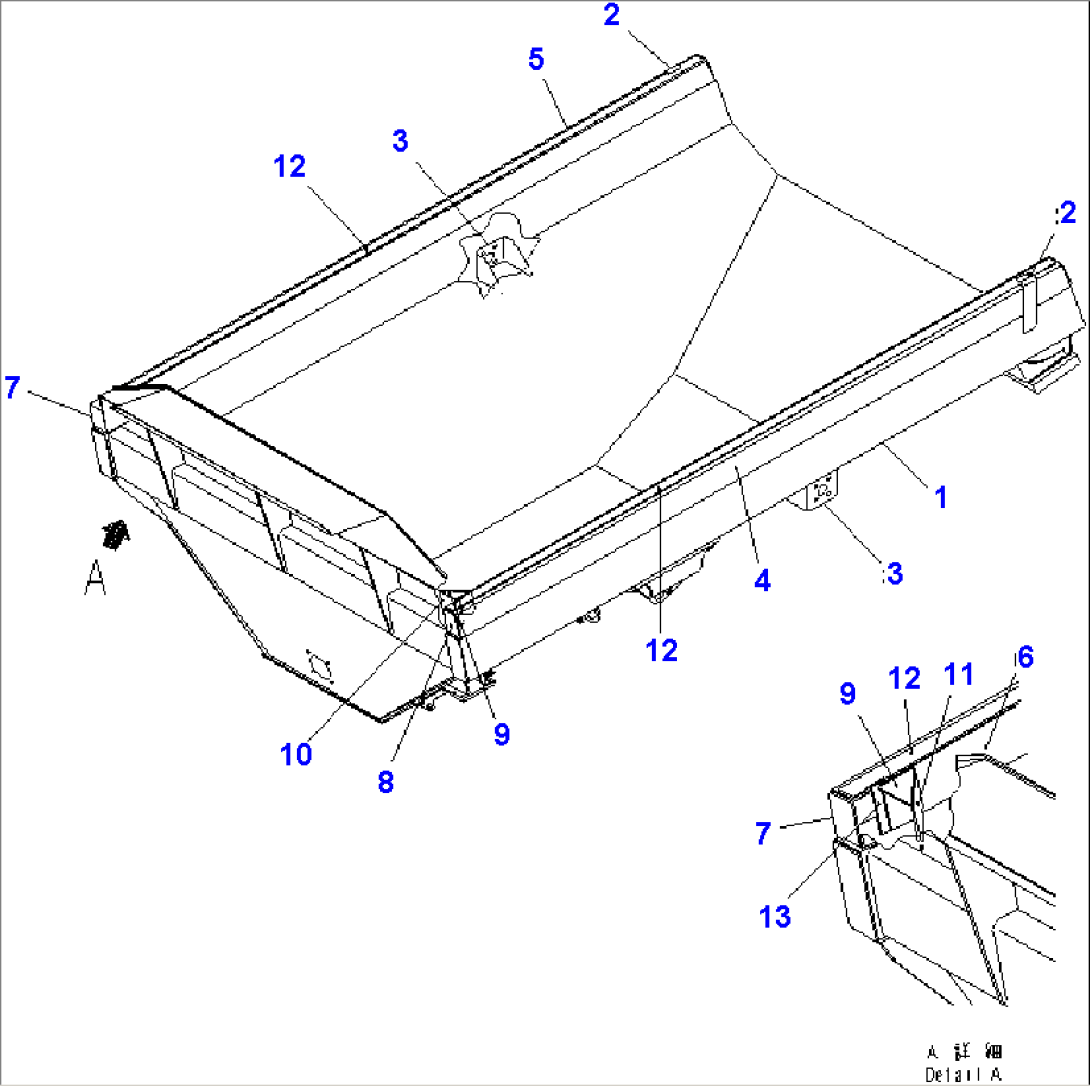

BODY (WITH SIDE EXTENSION AND WITH BODY TAIL GATE)

Komatsu HM350-2 S/N 2001-2218 (ECOT3) · BODY

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56C-83-22501BODY SUB A.,TG/B+S/E2147-2218
56C-83-22500BODY SUB A.,TG/B+S/E2001-2146
156C-74-21101SUB ASS'Y2001-2218
256C-83-26510PLATE (WELDED)2147-@
256C-83-26410PLATE (WELDED)2001-2146
356C-83-26420PLATE (WELDED)2001-2218
456C-83-22110PLATE (WELDED)2001-2218
556C-83-22120PLATE (WELDED)2001-2218
656C-83-22130PLATE (WELDED)2001-@
756C-83-22140PLATE (WELDED)2001-@
856B-83-12160PLATE (WELDED)2001-@
956B-83-12170PLATE (WELDED)2001-@
1056B-83-12181PLATE (WELDED)2001-@
1156B-83-12191PLATE (WELDED)2001-@
1256C-83-22210PLATE (WELDED)2001-2218
1356B-83-12220PLATE (WELDED)2001-@
