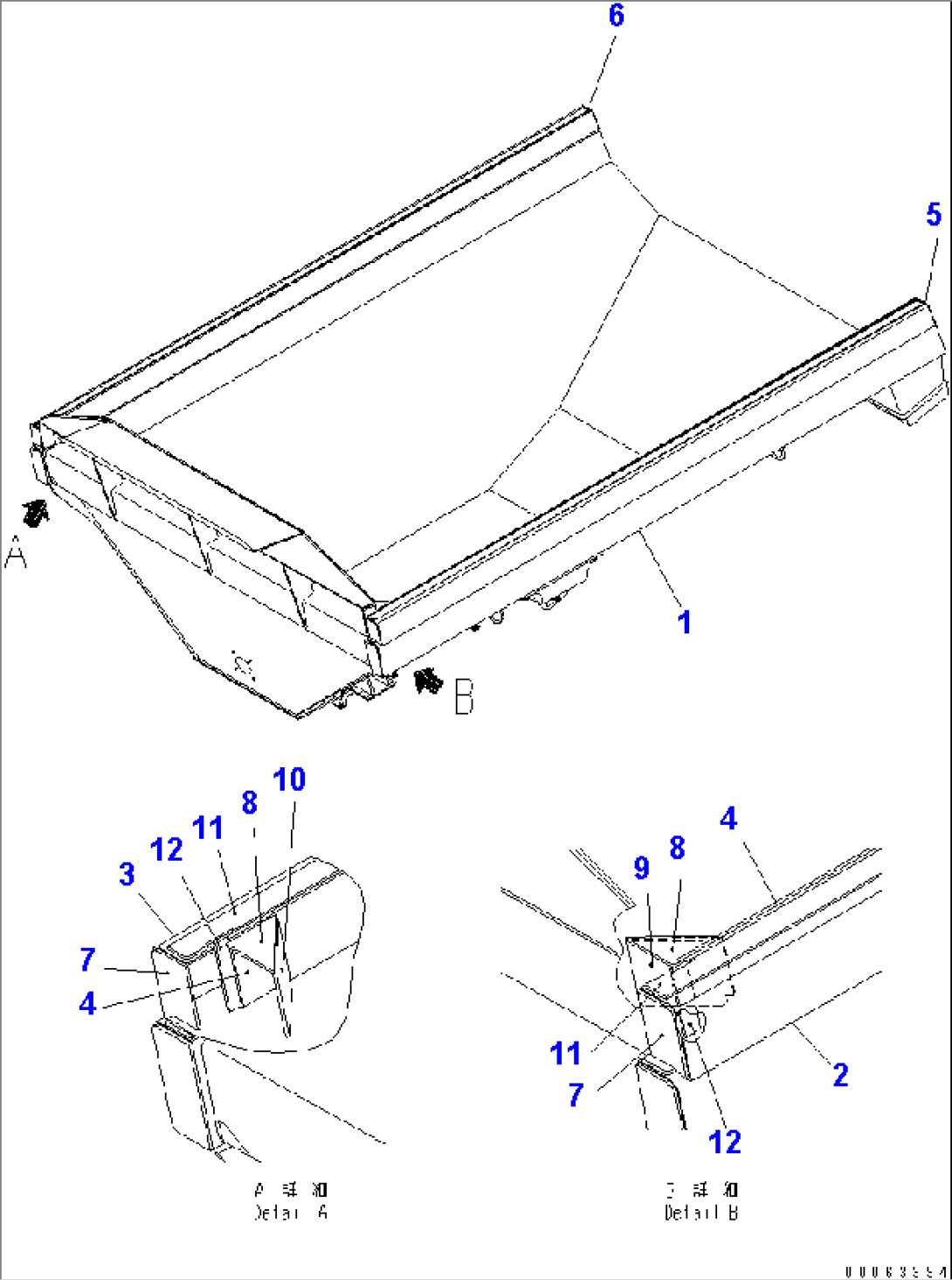

BODY (WITH SIDE EXTENSION)(#2001-2051)
Komatsu HM400-2 S/N 2001-2632 (ECOT3) (FOR EU) · BODY
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56B-74-12100 | BODY ASS'Y | 2001-2051 | ||
| 1 | 56B-74-11106 | BODY | 2001-@ | |
| 56B-83-12000 | EXTENSION ASS'Y | 2001-2051 | ||
| 2 | 56B-83-12110 | PLATE (WELDED) | 2001-2051 | |
| 3 | 56B-83-12120 | PLATE (WELDED) | 2001-2051 | |
| 4 | 56B-83-12130 | PLATE (WELDED) | 2001-2051 | |
| 5 | 56B-83-12140 | PLATE (WELDED) | 2001-2051 | |
| 6 | 56B-83-12150 | PLATE (WELDED) | 2001-2051 | |
| 7 | 56B-83-12160 | PLATE (WELDED) | 2001-@ | |
| 8 | 56B-83-12170 | PLATE (WELDED) | 2001-@ | |
| 9 | 56B-83-12180 | PLATE (WELDED) | 2001-@ | |
| 10 | 56B-83-12190 | PLATE (WELDED) | 2001-@ | |
| 11 | 56B-83-12210 | PLATE (WELDED) | 2001-2051 | |
| 12 | 56B-83-12220 | PLATE (WELDED) | 2001-@ |
