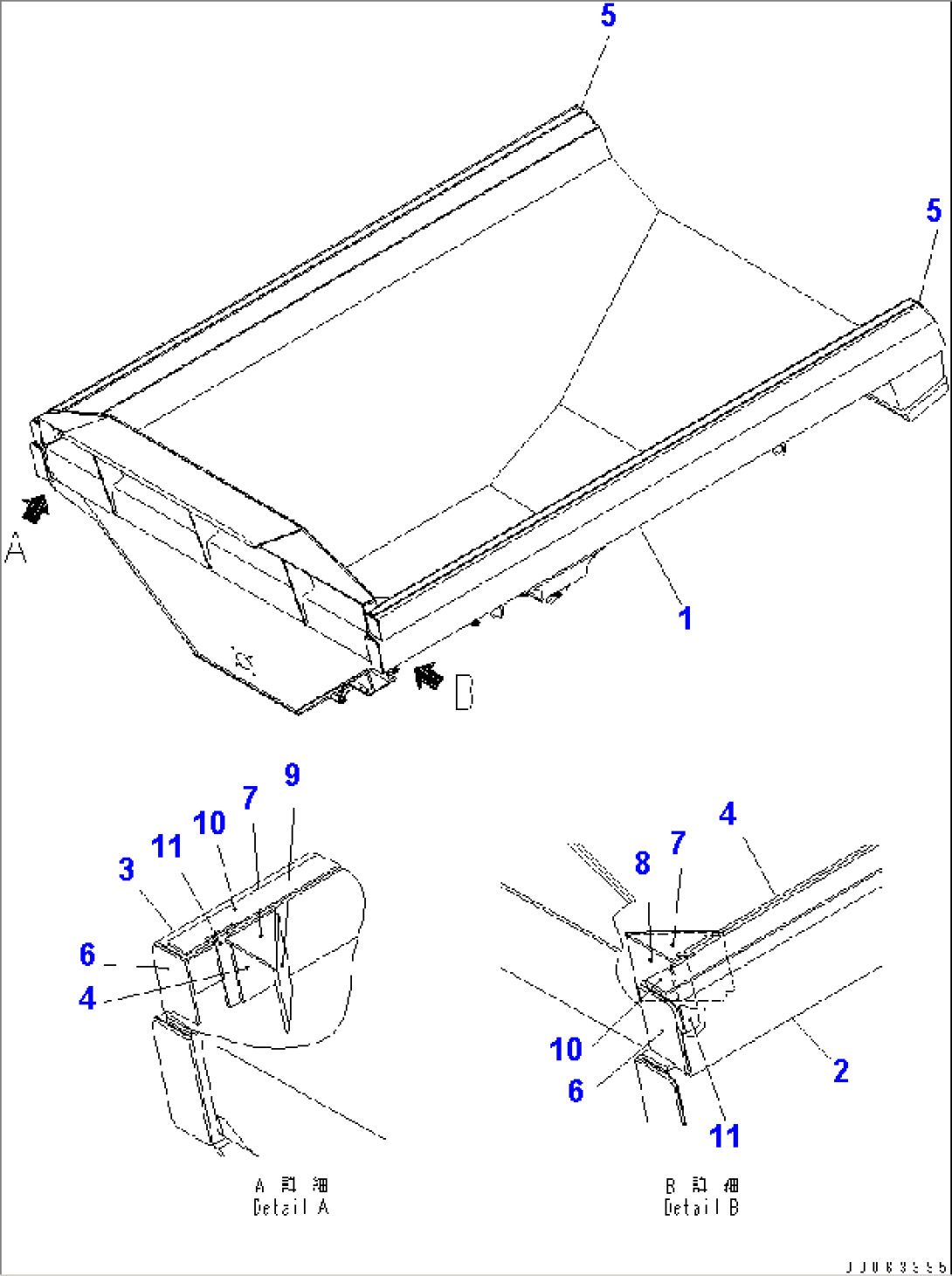

BODY (WITH SIDE EXTENSION)(#7001-7011)
Komatsu HM400-2R S/N 7001-7078 · BODY
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 56B-74-12101 | BODY SUB ASS'Y | 7001-7011 | ||
| 1 | 56B-74-11106 | BODY | 7001-7011 | |
| 56B-83-12001 | EXTENTION ASS'Y | 7001-@ | ||
| 2 | 56B-83-12111 | PLATE (WELDED) | 7001-@ | |
| 3 | 56B-83-12121 | PLATE (WELDED) | 7001-@ | |
| 4 | 56B-83-12131 | PLATE (WELDED) | 7001-@ | |
| 5 | 56B-83-12141 | PLATE (WELDED) | 7001-@ | |
| 6 | 56B-83-12160 | PLATE (WELDED) | 7001-@ | |
| 7 | 56B-83-12170 | PLATE (WELDED) | 7001-@ | |
| 8 | 56B-83-12180 | PLATE (WELDED) | 7001-@ | |
| 9 | 56B-83-12190 | PLATE (WELDED) | 7001-@ | |
| 10 | 56B-83-12211 | PLATE (WELDED) | 7001-@ | |
| 11 | 56B-83-12220 | PLATE (WELDED) | 7001-@ |
