BOOM (ARM DRIFT PREVENTIVE VALVE) (CLAMP)

Komatsu PC600LC-8R S/N 60001-UP (W/O EGR) · WORK EQUIPMENT

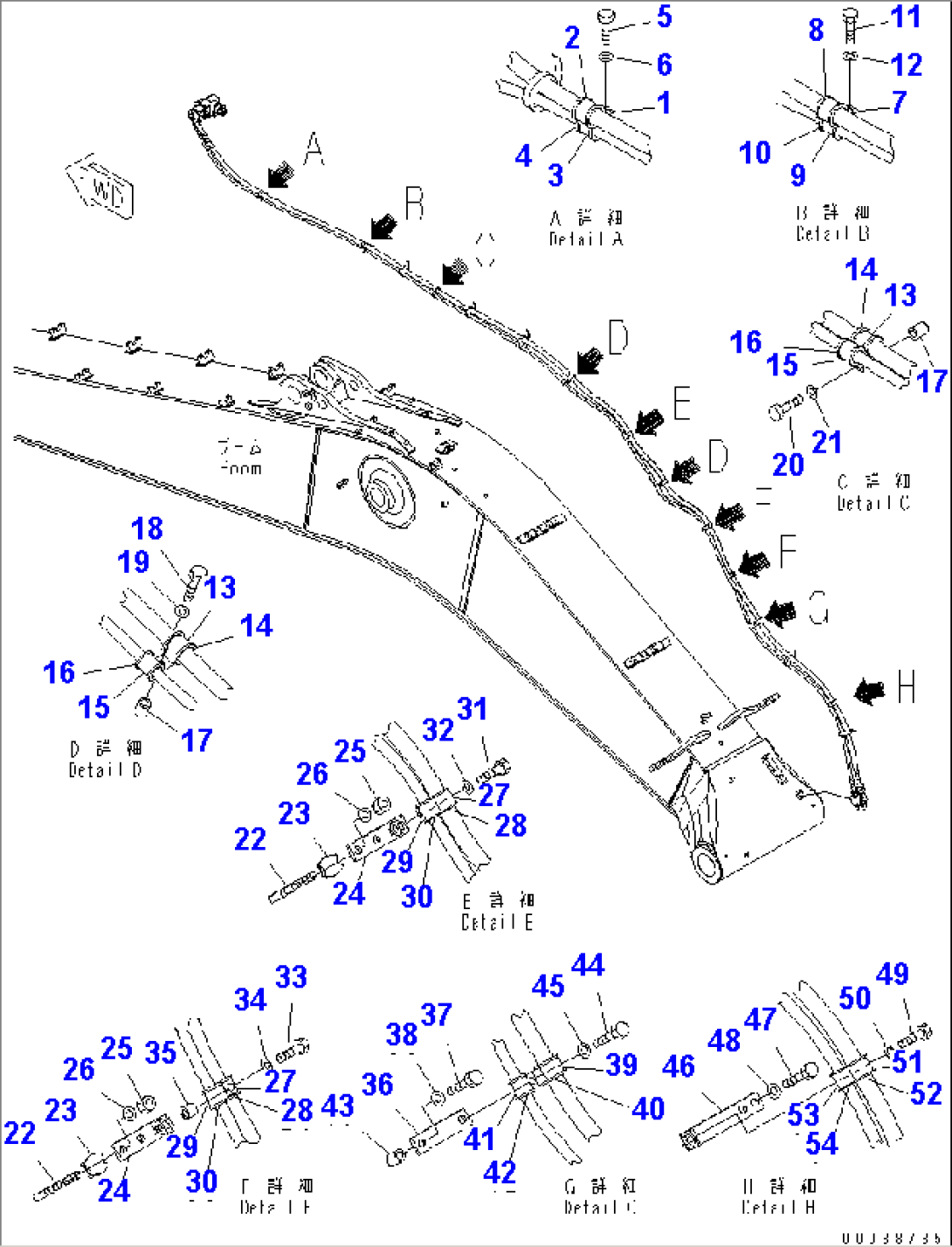

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
104434-53412CLIP60001-
207095-20625CUSHION60001-
304434-52112CLIP60001-
407095-20314CUSHION60001-
501010-81230BOLT60001-
601643-31232WASHER60001-
704434-53412CLIP60001-
807095-20625CUSHION60001-
904434-52112CLIP60001-
1007095-20314CUSHION60001-
1101010-81230BOLT60001-
1201643-31232WASHER60001-
1304434-53412CLIP60001-
1407095-20625CUSHION60001-
1504434-52112CLIP60001-
1607095-20314CUSHION60001-
17120-54-42430SPACER60001-
1801010-81270BOLT60001-
1901643-31232WASHER60001-
2001010-81250BOLT60001-
2101643-31232WASHER60001-
2207283-34354CLIP60001-
2307283-54353SEAT60001-
2421M-62-18210BRACKET60001-
2501597-01009NUT60001-
2601643-31032WASHER60001-
2704434-53412CLIP60001-
2807095-20625CUSHION60001-
2904434-52112CLIP60001-
3007095-20314CUSHION60001-
3101010-81230BOLT60001-
3201643-31232WASHER60001-
3301010-81255BOLT60001-
3401643-31232WASHER60001-
35120-54-42430SPACER60001-
3621M-62-18270BRACKET60001-
3701010-81270BOLT60001-
3801643-31232WASHER60001-
3904434-53412CLIP60001-
4007095-20625CUSHION60001-
4104434-52112CLIP60001-
4207095-20314CUSHION60001-
43120-54-42430SPACER60001-
4401010-81230BOLT60001-
4501643-31232WASHER60001-
4621M-62-18190BRACKET60001-
4701010-81270BOLT60001-
4801643-31232WASHER60001-
4901010-81230BOLT60001-
5001643-31232WASHER60001-
5104434-53412CLIP60001-
5207095-20625CUSHION60001-
5304434-52112CLIP60001-
5407095-20314CUSHION60001-
