BOOM (BLIND PART)(#11002-11005)

Komatsu PC1800-6-M1 S/N 10001-UP · WORK EQUIPMENT

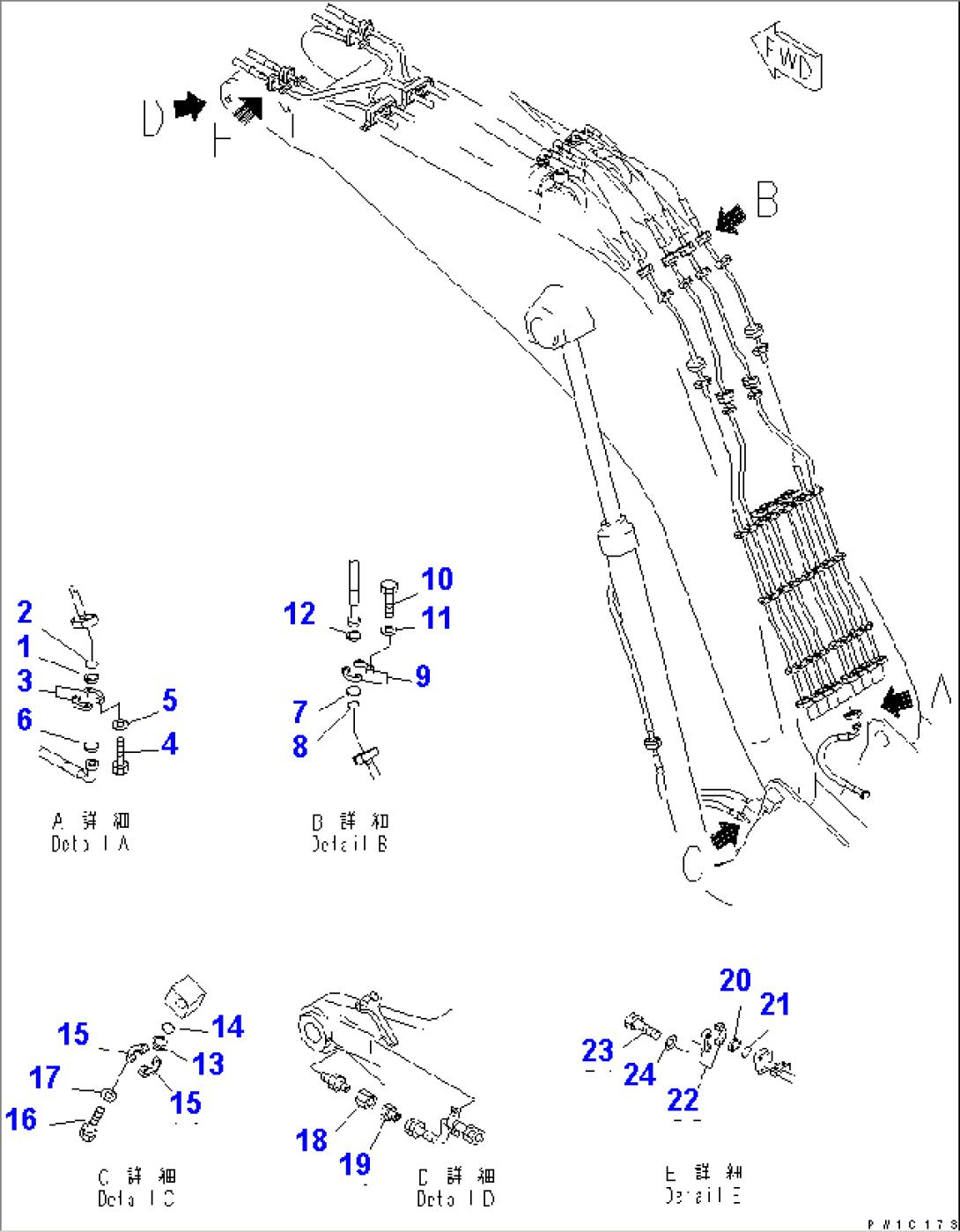

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107378-11410HEAD10001-@
207000-B3048O-RING10001-@
307371-51470FLANGE10001-@
401010-81455BOLT10001-@
501643-31445WASHER10001-@
607376-01400CAP10001-11005
707378-11410HEAD10001-@
807000-B3048O-RING10001-@
907371-51470FLANGE10001-@
1001010-81455BOLT10001-@
1101643-31445WASHER10001-@
1207376-01400CAP10001-11005
1307378-11410HEAD10001-11005
1407000-B3048O-RING10001-11005
1507371-51470FLANGE10001-11005
1601010-81455BOLT10001-11005
1701643-31445WASHER10001-11005
18209-98-11460PLUG10001-11005
1921T-98-71140PLUG10001-11005
2007378-11410HEAD10001-@
2107000-B3048O-RING10001-@
2207371-51470FLANGE10001-@
2301010-81455BOLT10001-@
2401643-31445WASHER10001-@
