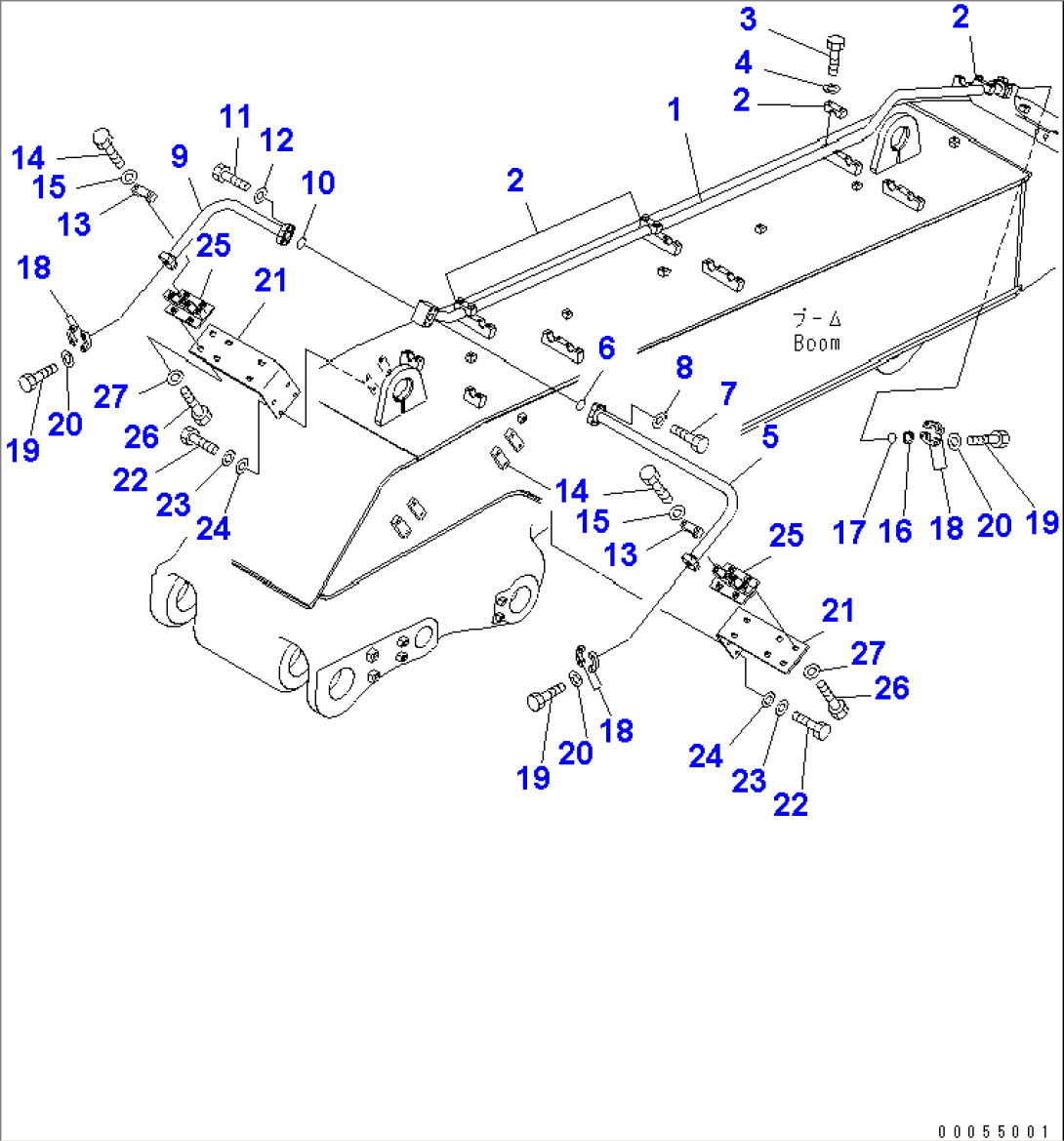

BOOM (BUCKET CYLINDER HEAD LINE) (2/2) (FOR LOADER)

Komatsu PC400LC-7E0 S/N 60001-UP (ECOT3) · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-72-71470TUBE60001-
2205-62-54460CLAMP60001-
301010-81250BOLT60001-
401643-31232WASHER60001-
5208-72-71510TUBE60001-
607000-13035O-RING60001-
707372-21040BOLT60001-
801643-51032WASHER60001-
9208-72-71520TUBE60001-
1007000-13035O-RING60001-
1107372-21040BOLT60001-
1201643-51032WASHER60001-
13205-62-54460CLAMP60001-
1401010-81250BOLT60001-
1501643-31232WASHER60001-
1607378-11000HEAD60001-
1707000-13032O-RING60001-
1807371-31049FLANGE60001-
1907372-21035BOLT60001-
2001643-51032WASHER60001-
21208-72-68750BRACKET60001-
2201010-81230BOLT60001-
2301643-31232WASHER60001-
2401643-31232WASHER60001-
25208-72-56590BRACKET60001-
2601010-81235BOLT60001-
2701643-31232WASHER60001-
