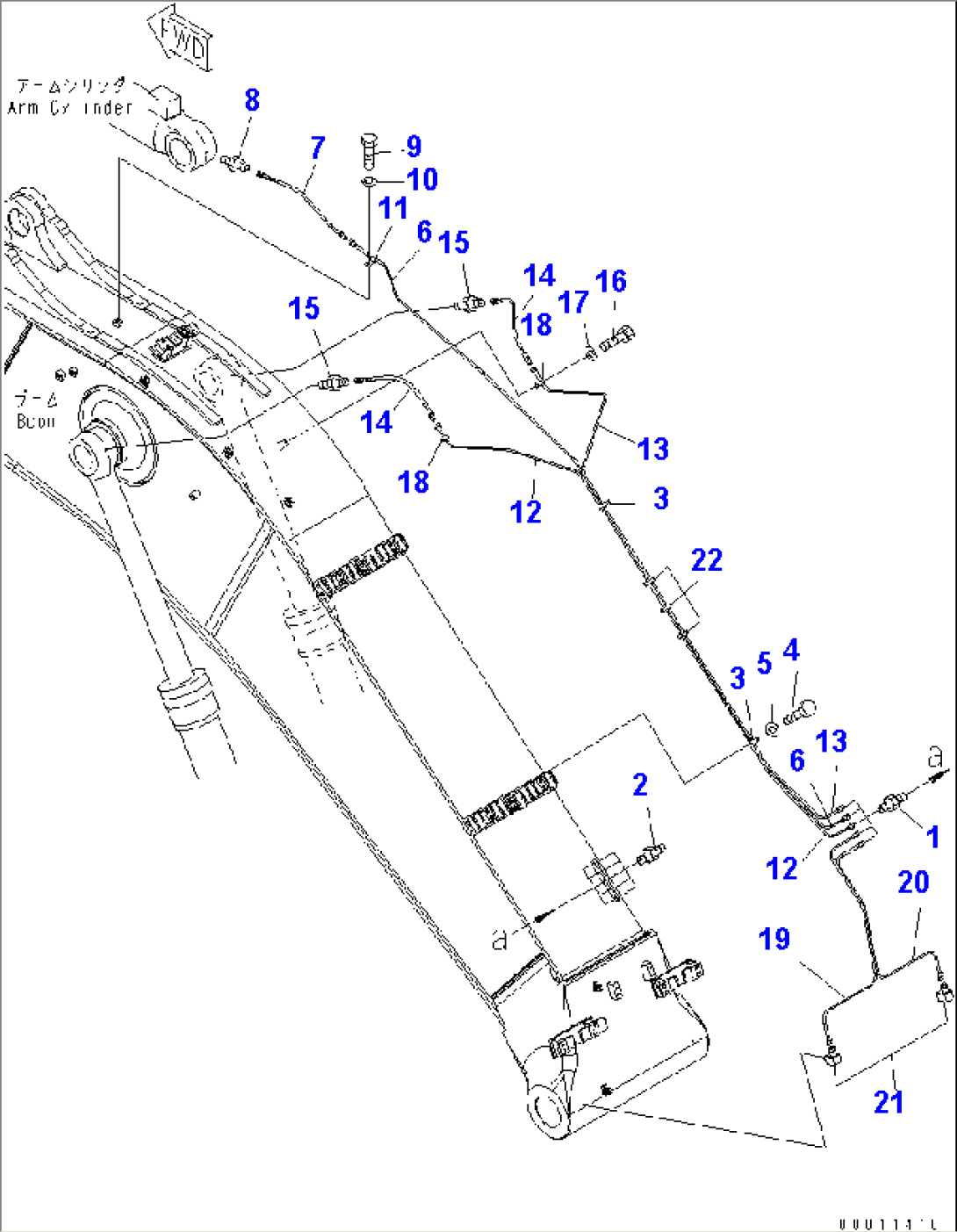

BOOM (LUBRICATING LINE)

Komatsu PC400-7E0 S/N 60001-UP (ECOT3) · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-70-11540CONNECTOR60001-
207020-00000FITTING60001-
304434-51912CLIP60001-
401010-81220BOLT60001-
501643-51232WASHER60001-
6208-70-71331TUBE60001-
720Y-70-11520HOSE, 440MM60001-
8205-70-51390NIPPLE60001-
901010-81220BOLT60001-
1001643-31232WASHER60001-
1104434-50812CLIP60001-
12208-70-77310TUBE60001-
13208-70-77320TUBE60001-
1420Y-70-11520HOSE, 440MM60001-
15205-70-51390NIPPLE60001-
1601010-81220BOLT60001-
1701643-31232WASHER60001-
1804434-50812CLIP60001-
19208-70-77340TUBE60001-
20208-70-77350TUBE60001-
2120Y-25-11270ELBOW60001-
2208034-20519BAND60001-
