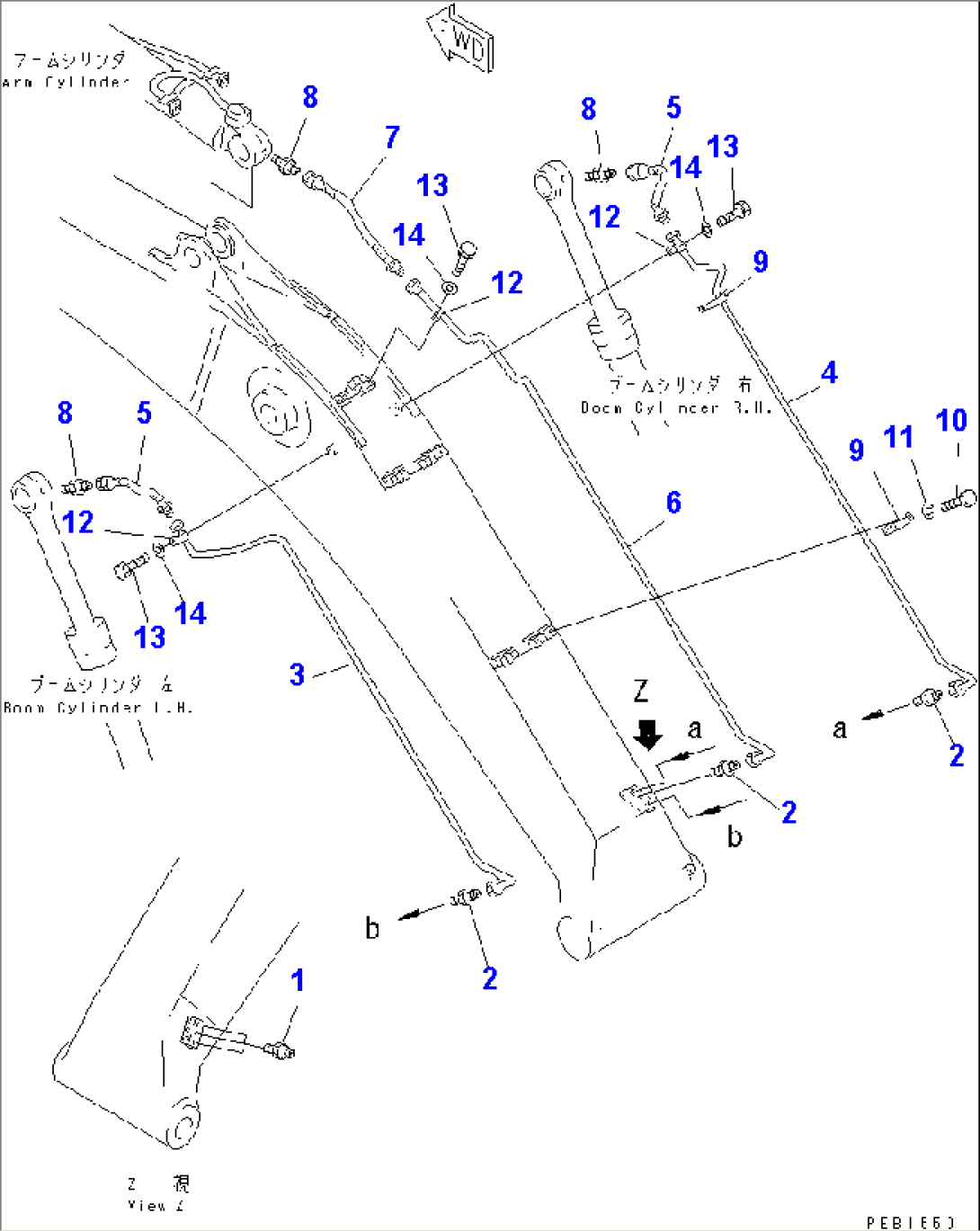

BOOM (LUBRICATING LINE)

Komatsu PC450-6 S/N 10001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107020-00000FITTING10001-
207214-51013CONNECTOR10001-
3208-70-61331TUBE10001-
4208-70-61311TUBE10001-
5208-70-62190HOSE10001-
6208-70-67311TUBE10001-
7208-70-62190HOSE10001-
8205-70-51390NIPPLE10001-
9207-70-11770CLIP10001-
1001010-80612BOLT10239-
01010-50612BOLT10001-10238
1101602-20619WASHER10001-
1208036-01014CLIP10001-
1301010-81220BOLT10239-
01010-51220BOLT10001-10238
1401643-31232WASHER10001-
