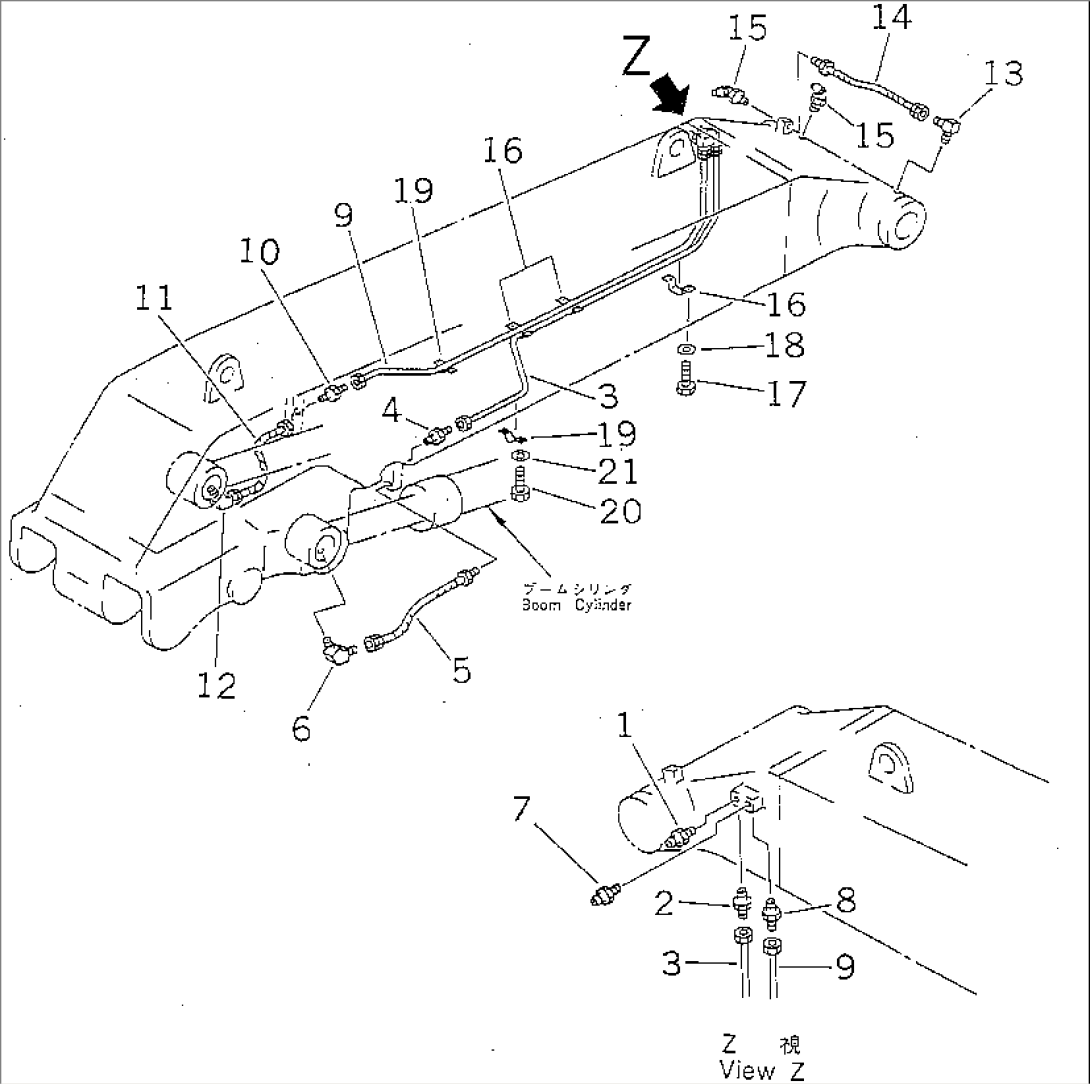

BOOM (LUBRICATING LINE) (LOADER)

Komatsu PC400LC-6 S/N 30001-UP (SAA6D125E-2) · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107020-00000FITTING30001-
207213-51013CONNECTOR30001-
3208-72-55110TUBE,L.H.30001-
407213-51013CONNECTOR30001-
5205-70-51360HOSE, 540MM30001-
6205-70-65780ELBOW30001-
707020-00000FITTING30001-
807213-51013CONNECTOR30001-
9208-72-55120TUBE30001-
1007213-51013CONNECTOR30001-
11205-70-51360HOSE, 540MM30001-
12205-70-65780ELBOW30001-
13205-70-51380ELBOW30001-
14209-72-16550HOSE30001-
1507020-00675FITTING30001-
16208-70-11450CLIP30001-
1701010-80612BOLT30151-
1701010-50612BOLT30001-30150
1801643-30623WASHER30001-
1907282-11048CLAMP30001-
2001010-80612BOLT30151-
2001010-50612BOLT30001-30150
2101643-30623WASHER30001-
