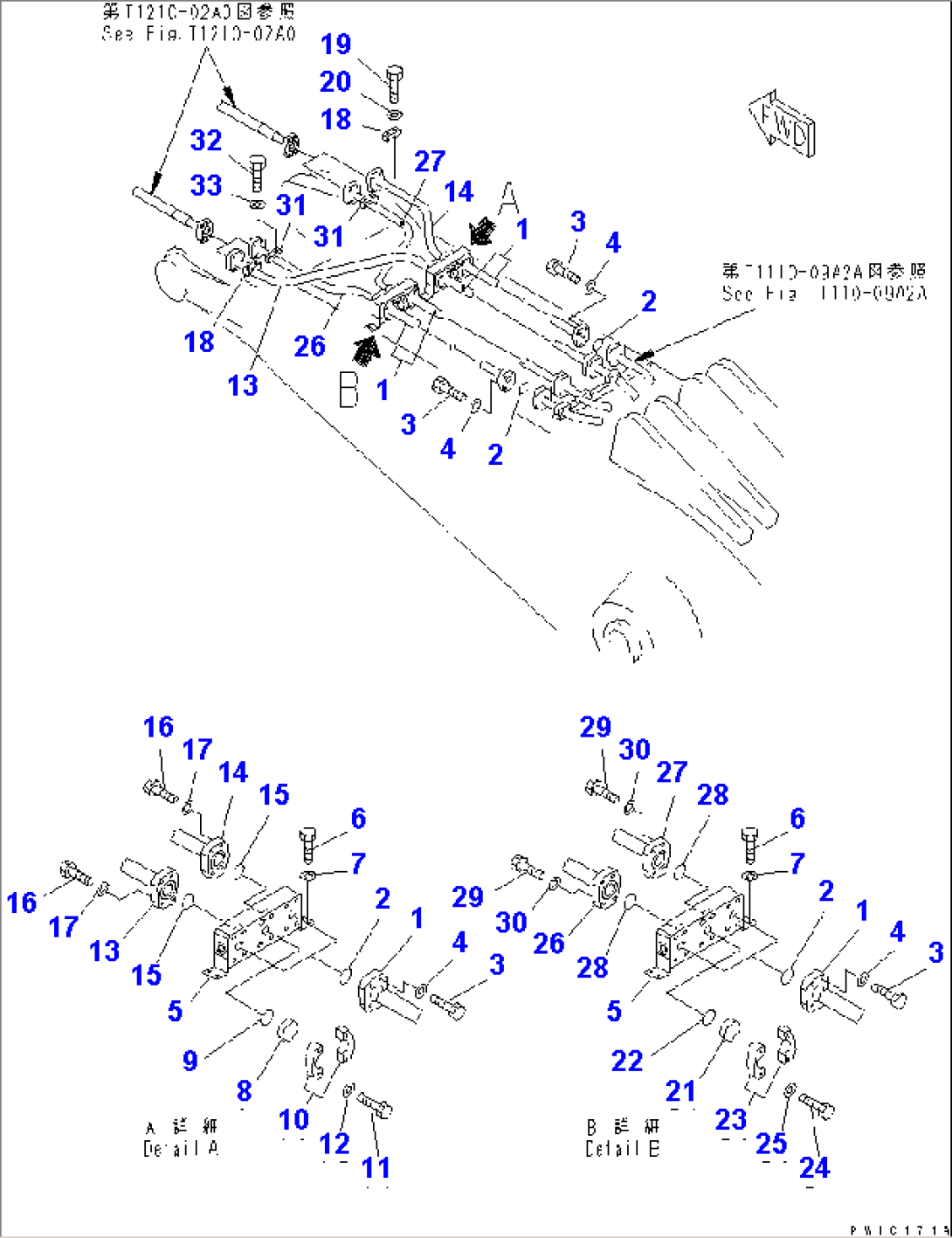

BOOM (PIPING) (BOOM TOP)(#11002-)

Komatsu PC1800-6-M1 S/N 10001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
121T-62-78830TUBE10001-
207000-B3048O-RING10001-
301010-81455BOLT10001-
401643-31445WASHER10001-
521T-62-36370BLOCK10001-
601010-81225BOLT10001-
701643-31232WASHER10001-
807378-11410HEAD10001-
907000-B3048O-RING10001-
1007371-51470FLANGE10001-
1101010-81455BOLT10001-
1201643-31445WASHER10001-
1321T-62-88170TUBE10001-
1421T-62-88180TUBE10001-
1507000-B3048O-RING10001-
1601010-81455BOLT10001-
1701643-31445WASHER10001-
1821T-62-68740CLAMP10001-
1901010-81675BOLT10001-
2001643-31645WASHER10001-
2107378-11410HEAD10001-
2207000-B3048O-RING10001-
2307371-51470FLANGE10001-
2401010-81455BOLT10001-
2501643-31445WASHER10001-
2621T-62-88150TUBE10001-
2721T-62-88160TUBE10001-
2807000-B3048O-RING10001-
2901010-81455BOLT10001-
3001643-31445WASHER10001-
3121T-62-68740CLAMP10001-
3201010-81675BOLT10001-
3301643-31645WASHER10001-
