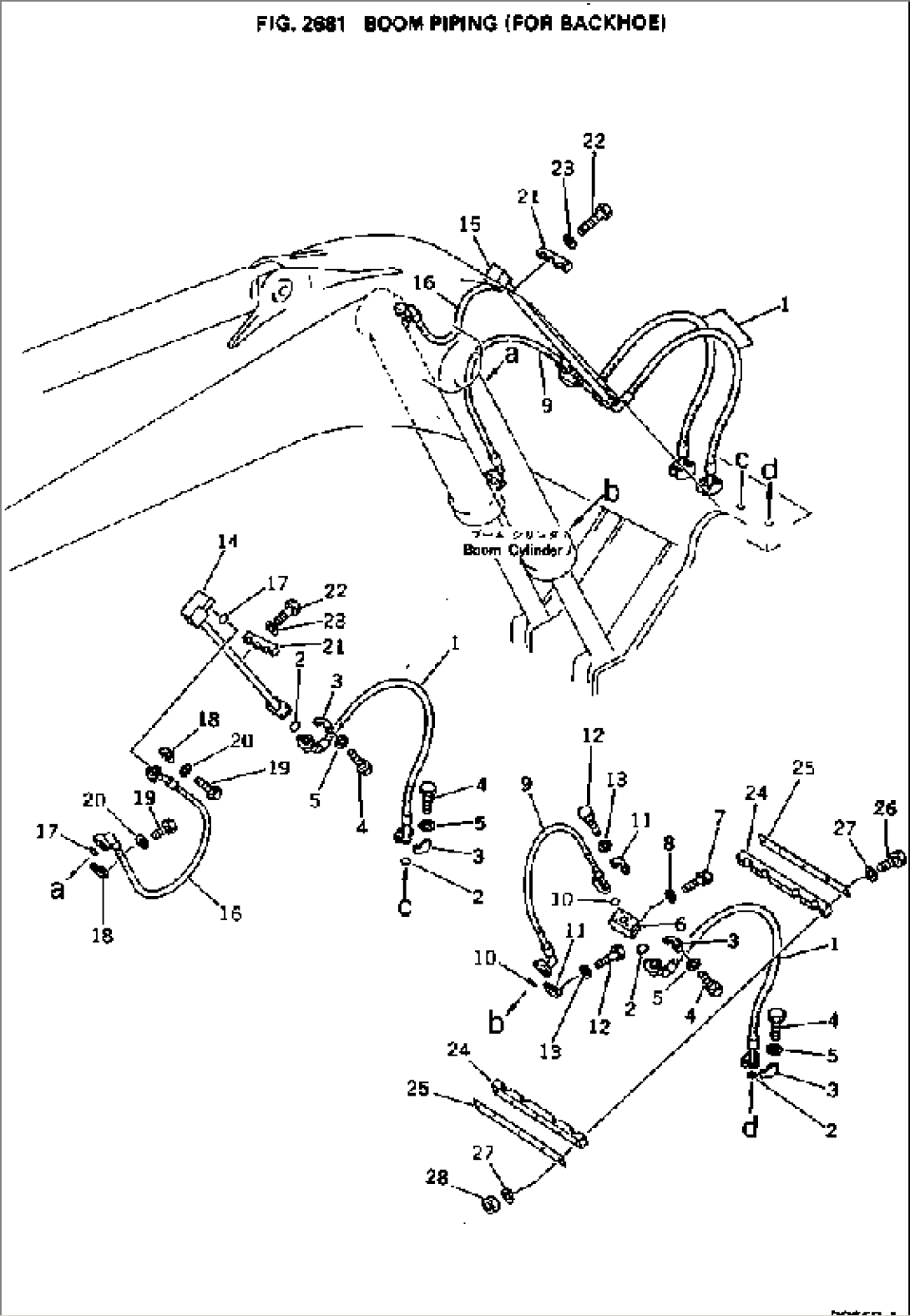

BOOM PIPING (FOR BACKHOE)

Komatsu PC650-1 S/N 10007-UP · OPTIONAL PARTS (SPECIAL APPLICATION PARTS)

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107098-01228HOSE10007-
207000-13038O-RING10007-
307371-51260FLANGE,SPLIT10007-
401010-51245BOLT10007-
501643-31232WASHER10007-
6209-62-24120BLOCK10007-
701010-51290BOLT10007-
801643-31232WASHER10007-
907098-01218HOSE10007-
1007000-13038O-RING10007-
1107371-51260FLANGE,SPLIT10007-
1201010-51245BOLT10007-
1301643-31232WASHER10007-
14209-62-24152TUBE10007-
15209-62-24162TUBE10007-
1607098-01218HOSE10007-
1707000-13038O-RING10007-
1807371-51260FLANGE,SPLIT10007-
1901010-51245BOLT10007-
2001643-31232WASHER10007-
21209-62-24311CLAMP10007-
2201010-51250BOLT10007-
2301643-31232WASHER10007-
24209-62-24650CLAMP10007-
25209-62-24660PLATE10007-
2601011-51010BOLT10007-
2701643-31032WASHER10007-
2801598-01011NUT10007-
