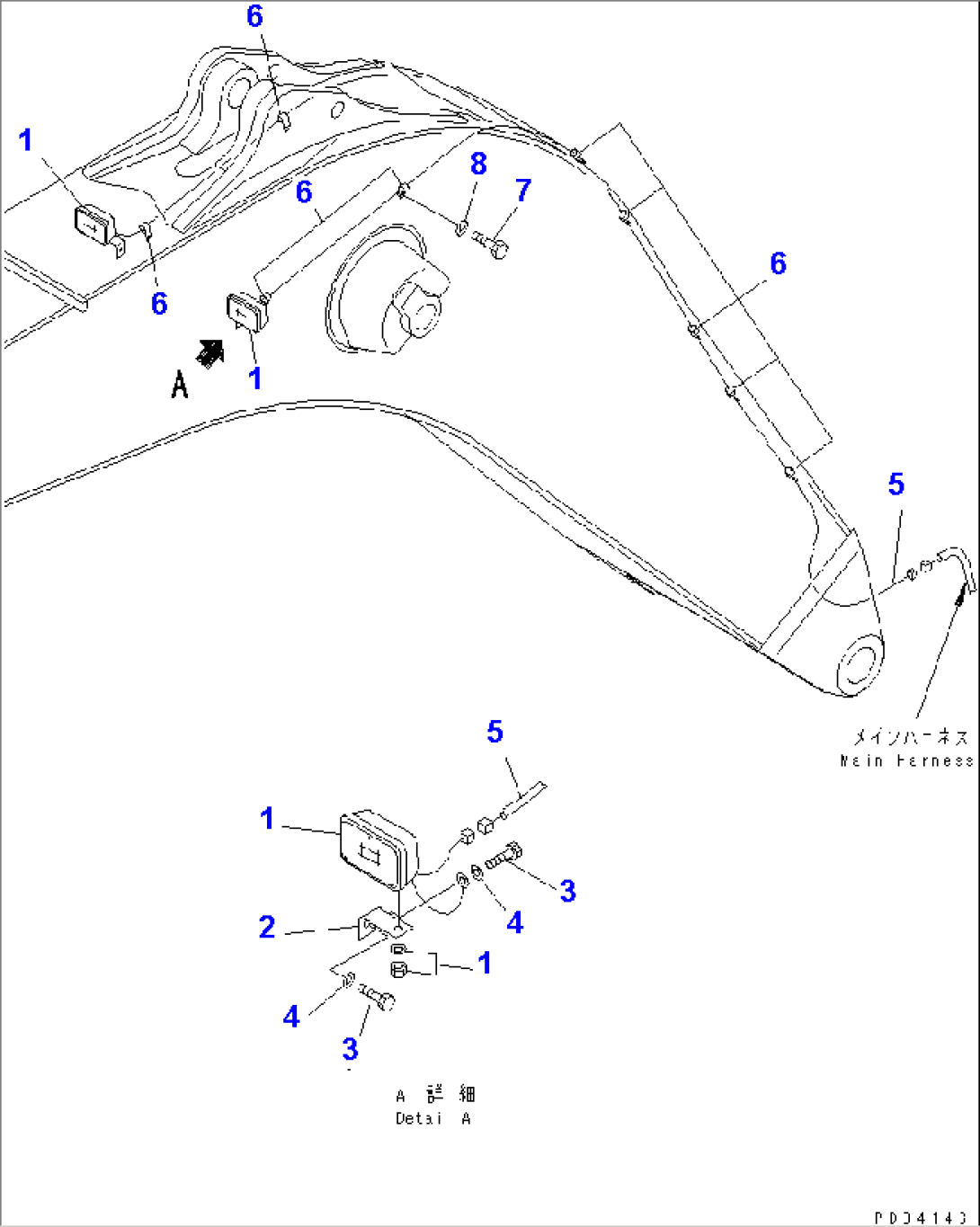

BOOM (WORKING LAMP) (FOR BACKHOE)(#10001-10999)

Komatsu PC750SE-6 S/N 10001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
120Y-06-25310WORK LAMP ASS'Y10283-@
20Y-06-21480WORK LAMP ASS'Y10001-10282
220Y-06-21551BRACKET10148-@
20Y-06-21550BRACKET10001-10147
301010-81230BOLT10001-10999
401643-31232WASHER10001-10999
5209-06-71210WIRING HARNESS10001-10999
608036-00814CLIP10001-10999
701010-81020BOLT10001-10999
801643-31032WASHER10001-10999
