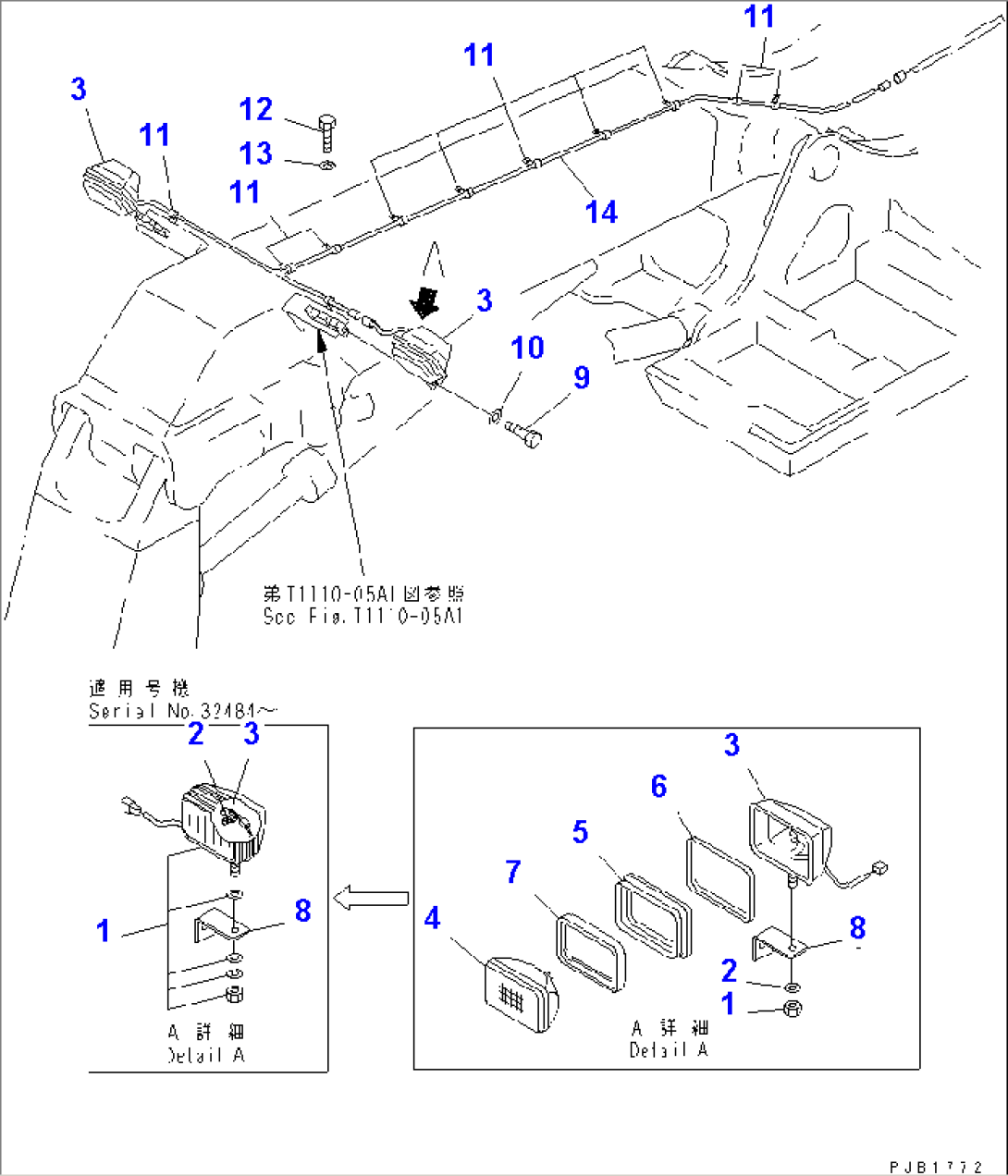

BOOM (WORKING LAMP) (LOADER)

Komatsu PC400LC-6 S/N 30001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
117A-06-17920WORK LAMP ASS'Y32484-
203-06-56140LAMP ASS'Y30001-32483
01582-11411NUT30001-32483
217A-06-17970BULB, 70W32484-
01643-31445WASHER30001-32483
317A-06-17980SLEEVE32484-
203-06-56160HOUSING30001-32483
422W-06-12170BULB30001-32483
522W-06-12290CUSHION30001-32483
6203-06-56190RING30001-32483
7203-06-56180RING30001-32483
8203-06-21290PLATE30001-
901010-81430BOLT30151-
01010-51430BOLT30001-30150
1001643-31445WASHER30001-
1108036-01414CLIP30001-
1201010-81220BOLT30151-
01010-51220BOLT30001-30150
1301643-31232WASHER30001-
14208-06-67151WIRING HARNESS30050-
208-06-67150WIRING HARNESS30001-30049
