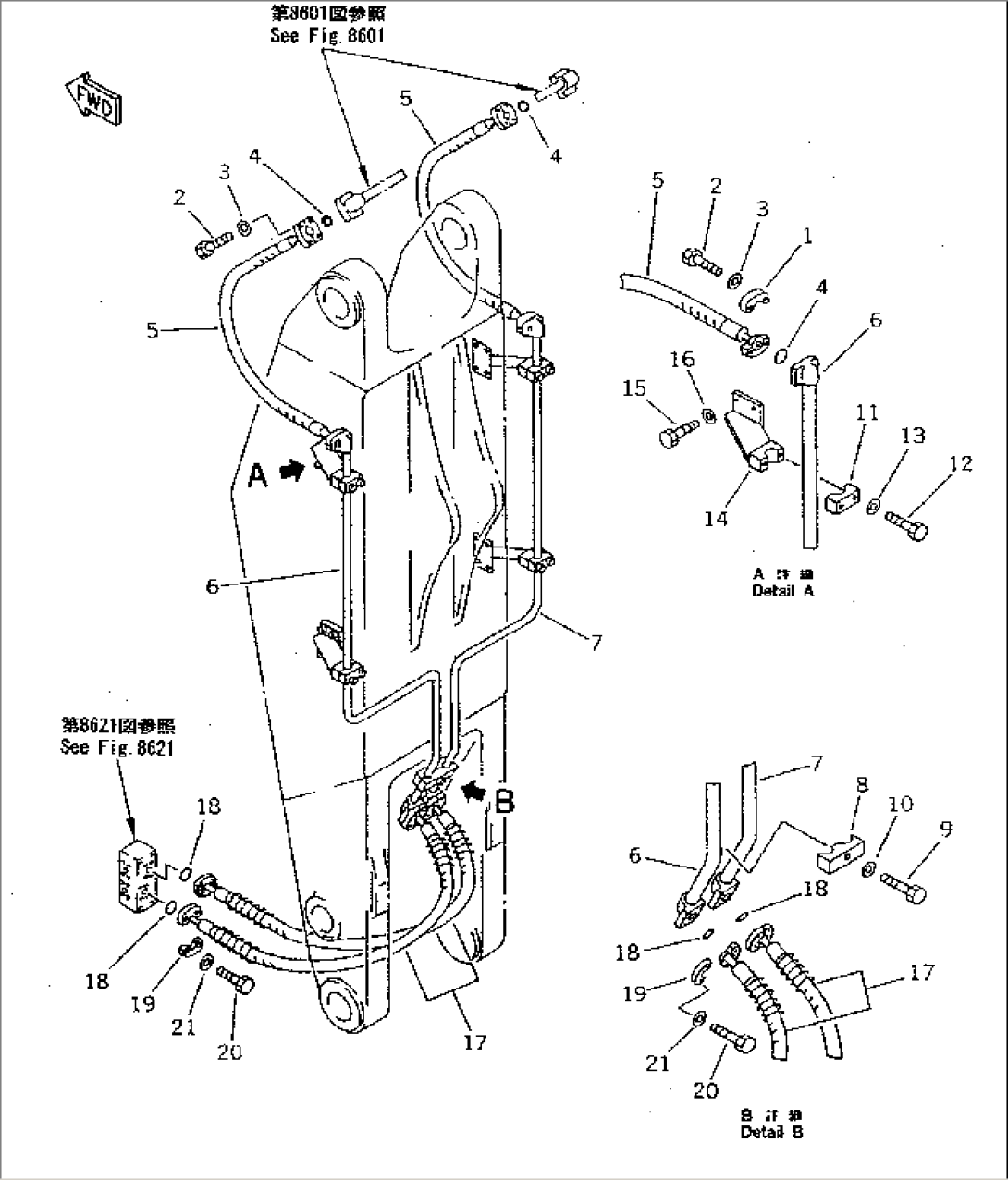

BOTTOM DUMP CYLINDER PIPING (ARM SIDE) (FOR BOTTOM DUMP LOADER)
Komatsu PC400-5 S/N 20001-UP (OVERSEAS VERSION) · WORK EQUIPMENT (LOADER)
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| G-1 | 208-72-X6200 | PIPING GROUP | 20001- | |
| 1 | 07371-30640 | FLANGE,SPLIT | 20001- | |
| 2 | 07372-21035 | BOLT | 20001- | |
| 3 | 01643-51032 | WASHER | 20001- | |
| 4 | 07000-13025 | O-RING | 20001- | |
| 5 | 208-72-56670 | HOSE | 20001- | |
| 6 | 208-72-56470 | TUBE | 20001- | |
| 7 | 208-72-56480 | TUBE | 20001- | |
| 8 | 202-62-13140 | CLAMP | 20001- | |
| 9 | 01010-51260 | BOLT | 20001- | |
| 10 | 01643-31232 | WASHER | 20001- | |
| 11 | 205-62-68240 | CLAMP | 20001- | |
| 12 | 01010-51245 | BOLT | 20001- | |
| 13 | 01643-31232 | WASHER | 20001- | |
| 14 | 208-72-56560 | BRACKET | 20001- | |
| 15 | 01010-51230 | BOLT | 20001- | |
| 16 | 01643-31232 | WASHER | 20001- | |
| 17 | 208-72-56620 | HOSE | 20001- | |
| 18 | 07000-13025 | O-RING | 20001- | |
| 19 | 07371-30640 | FLANGE | 20001- | |
| 20 | 07372-21035 | BOLT | 20001- | |
| 21 | 01643-51032 | WASHER | 20001- |
