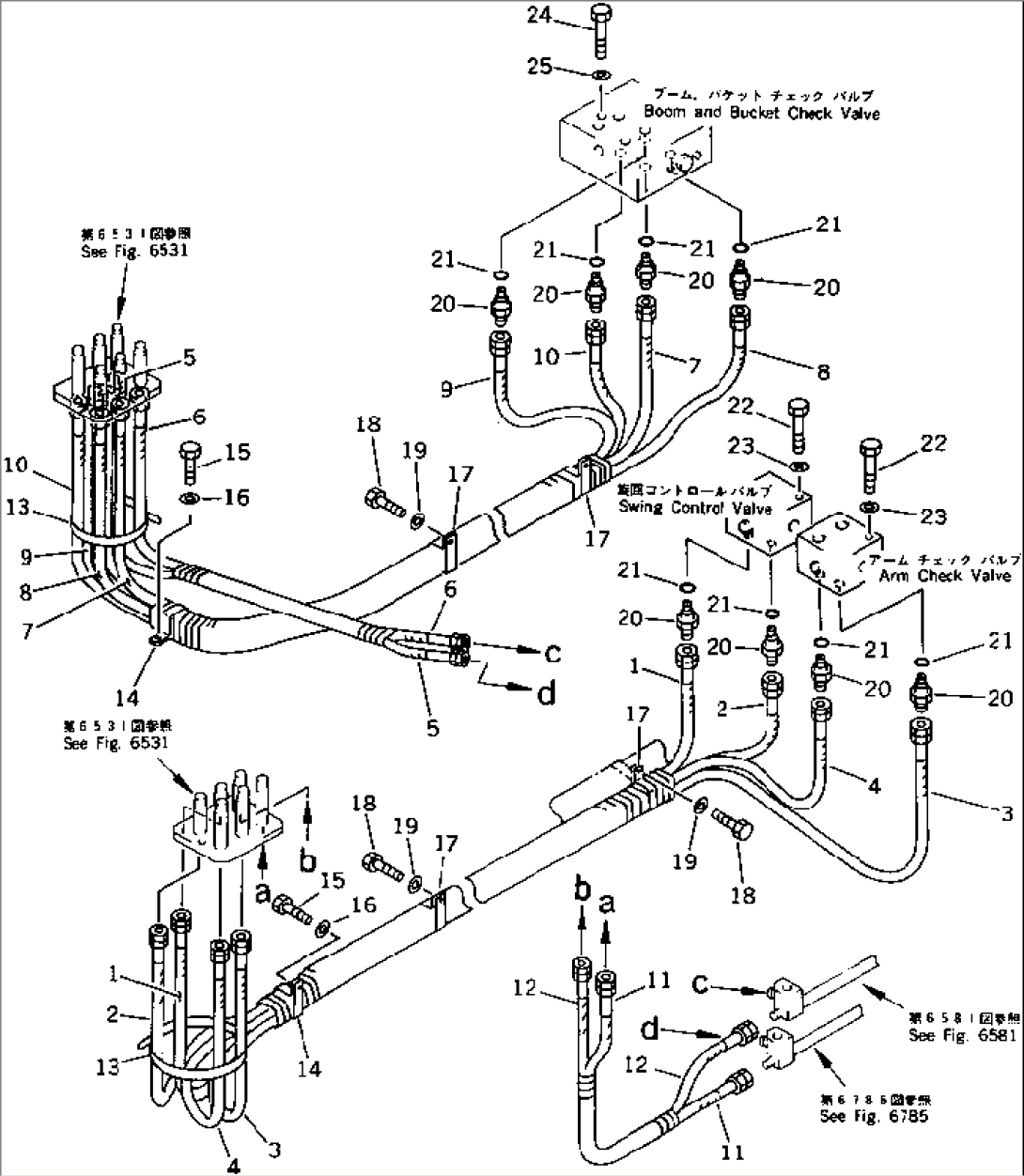

BRACKET TO/FROM CHECK VALVE PIPING (FOR LOADER) (FOR HIGH CAB)
Komatsu PC1000-1 S/N 10001-UP · WORK EQUIPMENT CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| G-1 | 21N-54-X2000 | HIGH CAB GROUP | 10001- | |
| 21N-62-17161 | HOSE ASS'Y | 10001- | ||
| 1 | 07102-20340 | HOSE,(YELLOW) | 10001- | |
| 2 | 07102-20340 | HOSE,(WHITE) | 10001- | |
| 3 | 07102-20340 | HOSE,(GREEN) | 10001- | |
| 4 | 07102-20340 | HOSE,(BLACK) | 10001- | |
| 21N-62-17760 | HOSE ASS'Y | 10001- | ||
| 5 | 07102-20314 | HOSE,(RED) | 10001- | |
| 6 | 07102-20315 | HOSE,(BLUE) | 10001- | |
| 21N-62-17181 | HOSE ASS'Y | 10001- | ||
| 7 | 07102-20338 | HOSE,(YELLOW) | 10001- | |
| 8 | 07102-20338 | HOSE,(WHITE) | 10001- | |
| 9 | 07102-20338 | HOSE,(BLACK) | 10001- | |
| 10 | 07102-20338 | HOSE,(GREEN) | 10001- | |
| 21N-62-17750 | HOSE ASS'Y | 10001- | ||
| 11 | 07102-20315 | HOSE,(RED) | 10001- | |
| 12 | 07102-20315 | HOSE,(BLUE) | 10001- | |
| 13 | 08034-00536 | BAND | 10001- | |
| 14 | 21K-03-11190 | CLIP | 10001- | |
| 15 | 01010-51225 | BOLT | 10001- | |
| 16 | 01643-31232 | WASHER | 10001- | |
| 17 | 21T-06-11950 | CLIP | 10001- | |
| 18 | 01010-51220 | BOLT | 10001- | |
| 19 | 01643-31232 | WASHER | 10001- | |
| 20 | 209-62-57740 | UNION | 10001- | |
| 21 | 07002-02034 | O-RING | 10001- | |
| 22 | 01010-51075 | BOLT | 10001- | |
| 23 | 01643-31032 | WASHER | 10001- | |
| 24 | 01010-51085 | BOLT | 10001- | |
| 25 | 01643-31032 | WASHER | 10001- |
