BRAKE OIL COOLER

Komatsu HM300-1 S/N 1001-UP · COOLING SYSTEM

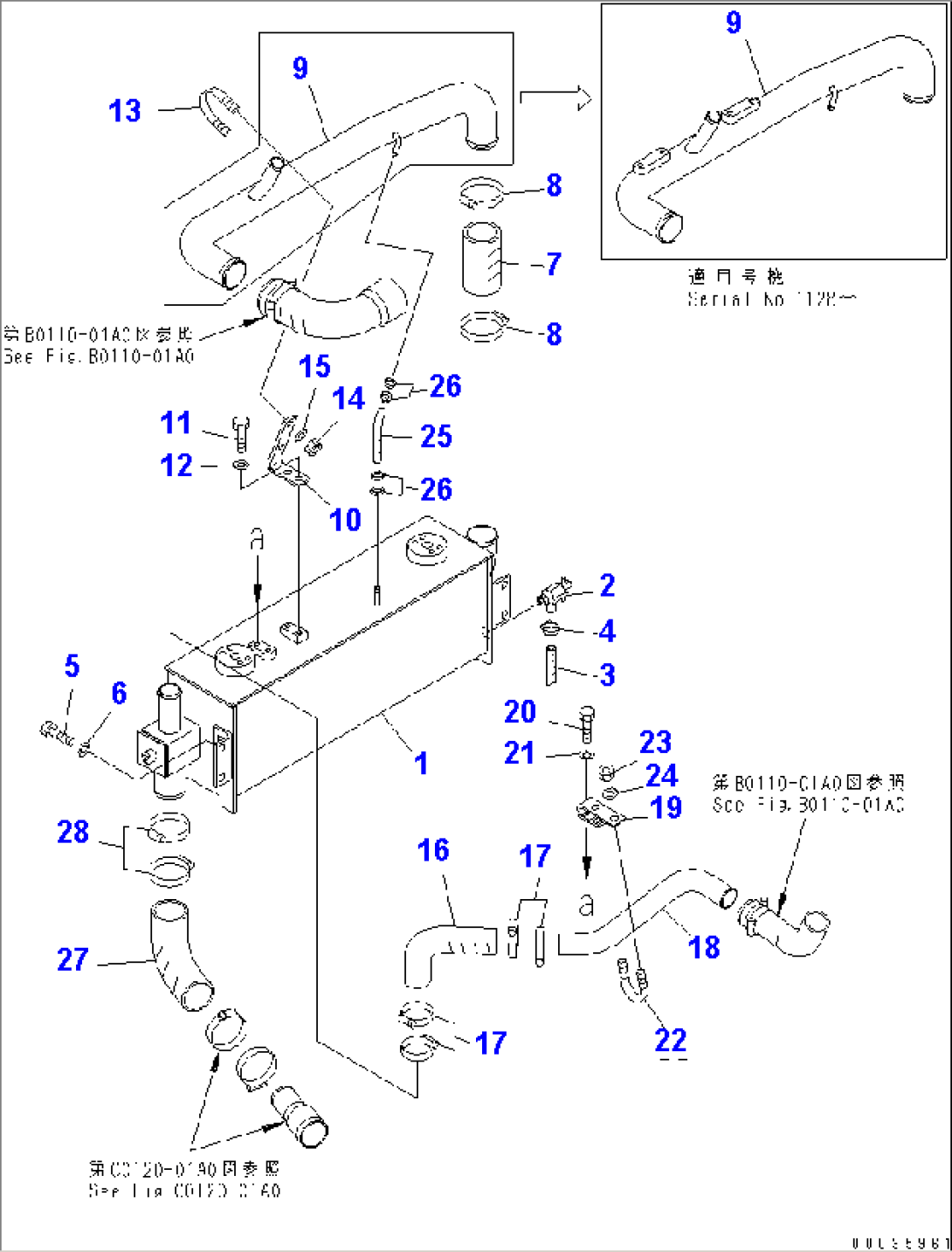

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-03-11301OIL COOLER ASS'Y1001-
156D-03-11310OIL COOLER1001-
2195-03-13241VALVE1001-
307270-01002TUBE1001-
407281-00167CLAMP1001-
501010-81225BOLT1001-
601643-31232WASHER1001-
7421-03-11340HOSE1001-
807299-00070CLAMP1016-
807289-00070CLAMP1001-1015
956D-03-11682TUBE1128-
956D-03-11681TUBE1001-1127
1056D-03-11793BRACKET1001-
1101010-81020BOLT1001-
1201643-31032WASHER1001-
1307283-36155CLIP1001-
1401597-01009NUT1001-
1501643-31032WASHER1001-
16416-03-12220HOSE1001-
1707299-00055CLAMP1016-
1707289-00055CLAMP1001-1015
1856D-03-11890TUBE1001-
1956D-03-11761BRACKET1001-
2001010-81020BOLT1001-
2101643-31032WASHER1001-
2207283-34346CLIP1001-
2301597-01009NUT1001-
2401643-31032WASHER1001-
2509483-40303HOSE1001-
2607281-10197CLAMP1001-
2756D-03-11880HOSE1001-
2807299-00070CLAMP1016-
2807289-00070CLAMP1001-1015
