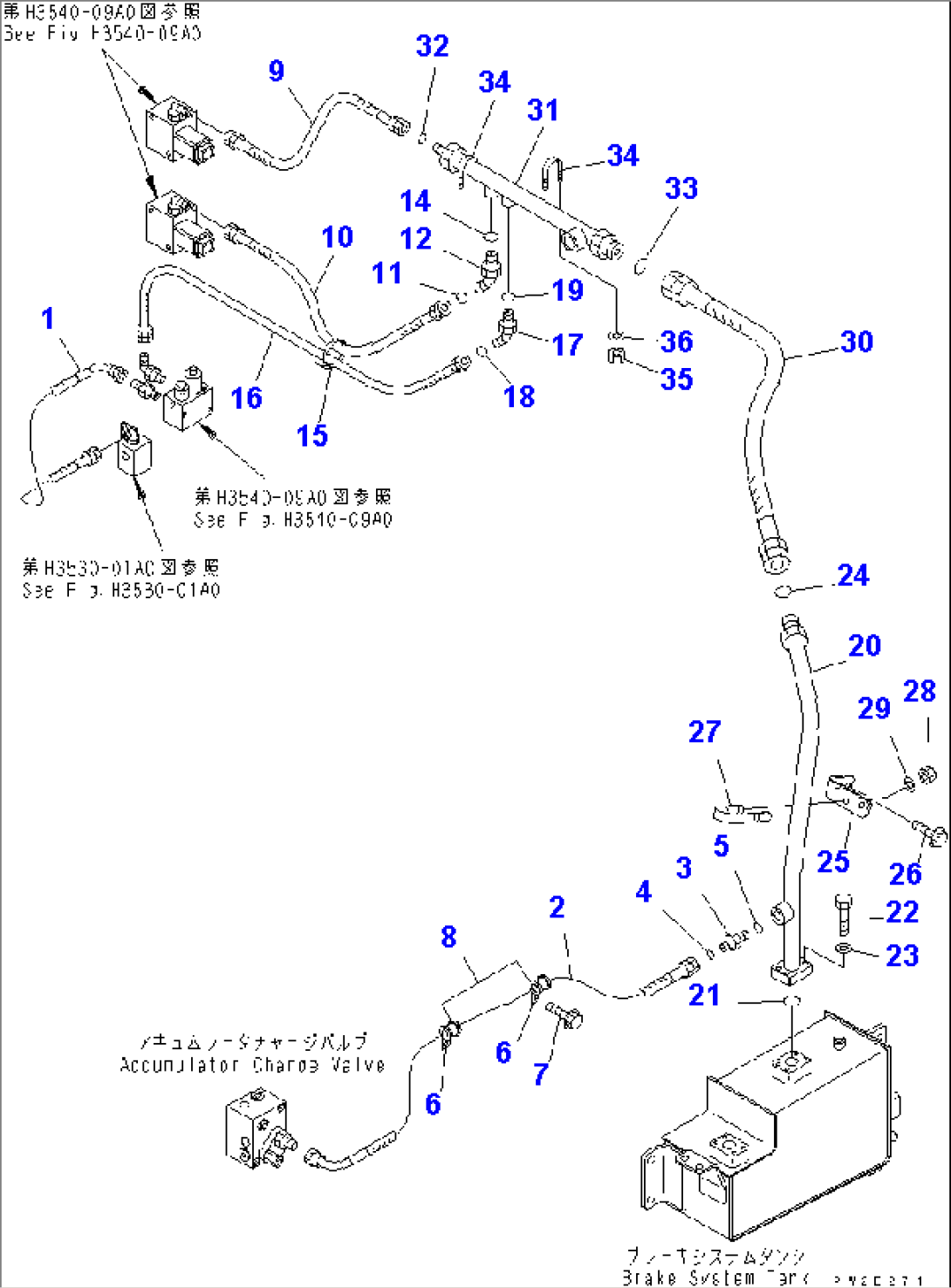

BRAKE PIPING (RETURN LINE)

Komatsu HM350-1 S/N 1001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
102766-00305HOSE1001-
202763-00512HOSE1001-
311Y-62-12310NIPPLE1001-
402896-21015O-RING1001-
507002-22434O-RING1001-
604434-53211CLIP1001-
701435-01016BOLT1001-
807095-20522CUSHION1001-
902763-00404HOSE1001-
1002762-004A5HOSE1001-
1102896-21012O-RING1001-
1221W-62-42580ELBOW1001-
1407002-22034O-RING1001-
1508034-20519BAND1001-
1602760-00308HOSE1001-
1721W-62-42570ELBOW1001-
1802896-21009O-RING1001-
1907002-22034O-RING1001-
2056B-43-17732TUBE1001-
2107000-F3032O-RING1001-
2207372-21040BOLT1001-
2301643-51032WASHER1001-
24207-62-64740O-RING1001-
2556B-43-17940PLATE1001-
2601435-01020BOLT1001-
2707283-33442CLIP1001-
2801597-01009NUT1001-
2901643-31032WASHER1001-
3056B-43-17391HOSE1001-
3156B-43-17461TUBE1001-
3202896-21012O-RING1001-
33207-62-64740O-RING1001-
3407283-33442CLIP1001-
3501597-01009NUT1001-
3601643-31032WASHER1001-
