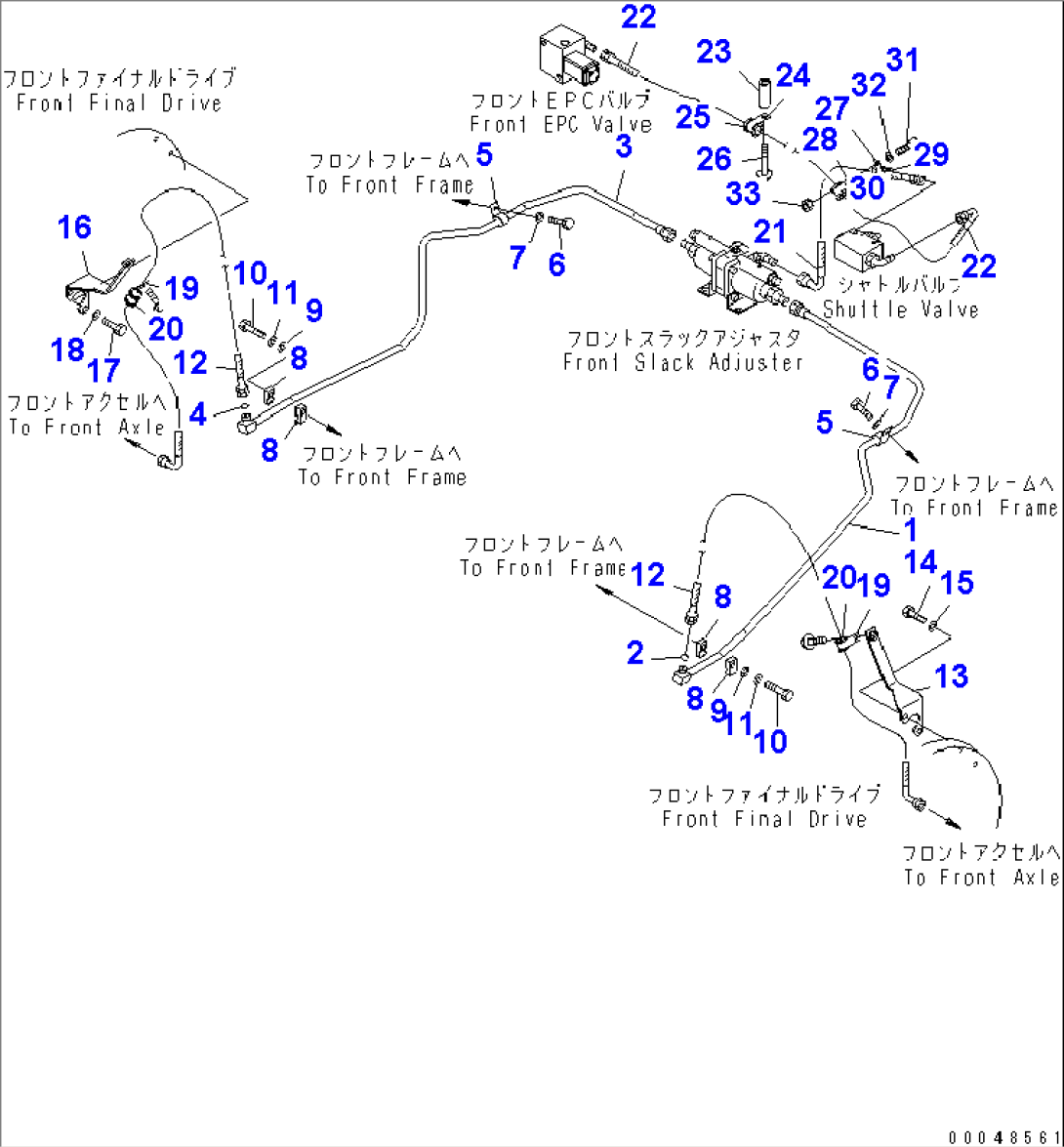

BRAKE PIPING (SLACK ADJUSTER TO FRONT AXLE)(#2001-)

Komatsu HM350-2 S/N 2001-2218 (ECOT3) · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156C-43-17711TUBE2001-
202896-21009O-RING2001-
356C-43-17721TUBE2001-
402896-21009O-RING2001-
504434-51510CLIP2001-
601010-81020BOLT2001-
701643-31032WASHER2001-
8516-61-12320CLAMP2001-
901643-51032WASHER2001-
1001010-81035BOLT2001-
1101643-31032WASHER2001-
1202766-00310HOSE2001-
1356B-43-27690BRACKET2001-
1401010-81025BOLT2001-
1501643-31032WASHER2001-
1656B-43-27790BRACKET2001-
1701010-81025BOLT2001-
1801643-31032WASHER2001-
1908036-03014CLIP2001-
2007095-00316CUSHION2001-
2102766-00404HOSE2001-
2202766-00510HOSE2001-
2322T-61-11370SPACER2001-
2404434-53411CLIP2001-
2507095-20523CUSHION2001-
2601435-01070BOLT2001-
2704434-52711CLIP2001-
2804434-53411CLIP2001-
2907095-20420CUSHION2001-
3007095-20523CUSHION2001-
3101010-81020BOLT2001-
3201643-31032WASHER2001-
3301580-11008NUT2001-
