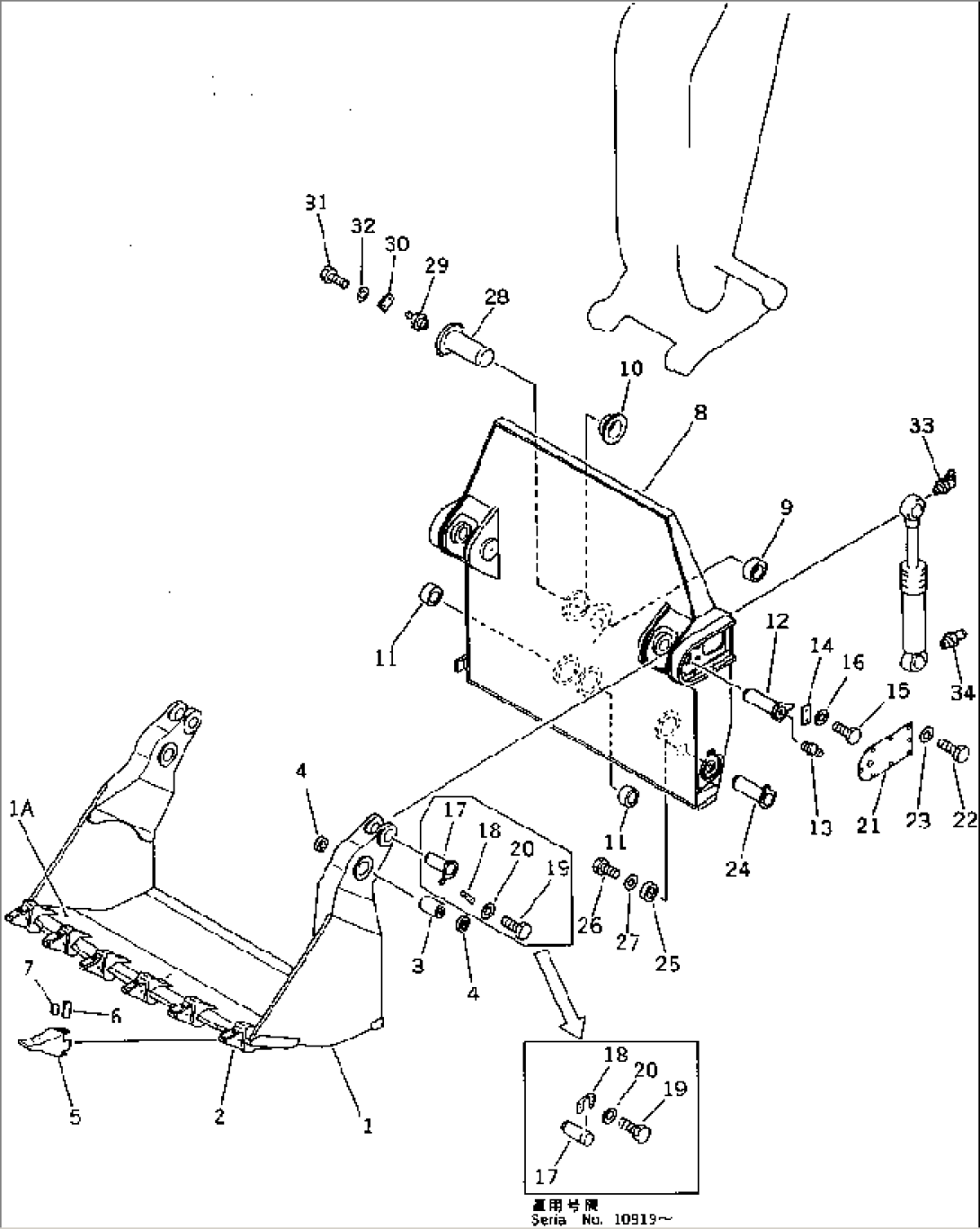

BUCKET, 3.8M3 (FOR BOTTOM DUMP LOADER)

Komatsu PC650-3 S/N 10501-UP · WORK EQUIPMENT (LOADER)

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
G-1209-72-X4000BUCKET GROUP10501-
1209-72-54122BUCKET,FRONT10919-
209-72-54121BUCKET,FRONT10501-10918
1A209-72-54131PLATE (WELDED)10501-
2209-72-54420ADAPTER (WELDED)10501-
3209-72-14310BUSHING10501-
4209-72-14320SEAL10501-
5209-72-14150POINT10501-
6209-72-14160PIN10501-
7209-72-14170LOCK10501-
8209-72-54112BUCKET,REAR10919-
209-72-54111BUCKET,REAR10501-10918
9209-72-54181BUSHING10501-
10209-72-54191BUSHING10501-
11209-72-54221BUSHING10501-
12209-72-54230PIN10501-
1307020-00000FITTING,GREASE10501-
14209-72-54390PLATE10501-
1501010-51230BOLT10501-
1601643-31232WASHER10501-
17209-72-54261PIN10919-
209-72-54260PIN10501-10918
18209-72-14260LOCK10919-
209-72-54360LOCK10501-10918
1901010-52045BOLT10919-
01010-51250BOLT10501-10918
2001643-32060WASHER10919-
01643-31232WASHER10501-10918
21209-72-54320COVER10501-
2201010-51030BOLT10501-
2301643-31032WASHER10501-
24209-72-54240PIN10501-
25209-72-54250HOLDER10501-
2601010-51235BOLT10501-
2701643-31232WASHER10501-
28209-72-54171PIN10501-
2907020-00000FITTING,GREASE10501-
30207-70-11230PLATE10501-
3101010-51640BOLT10501-
3201643-31645WASHER10501-
3307020-00675FITTING,GREASE10501-
3407020-00000FITTING,GREASE10501-
