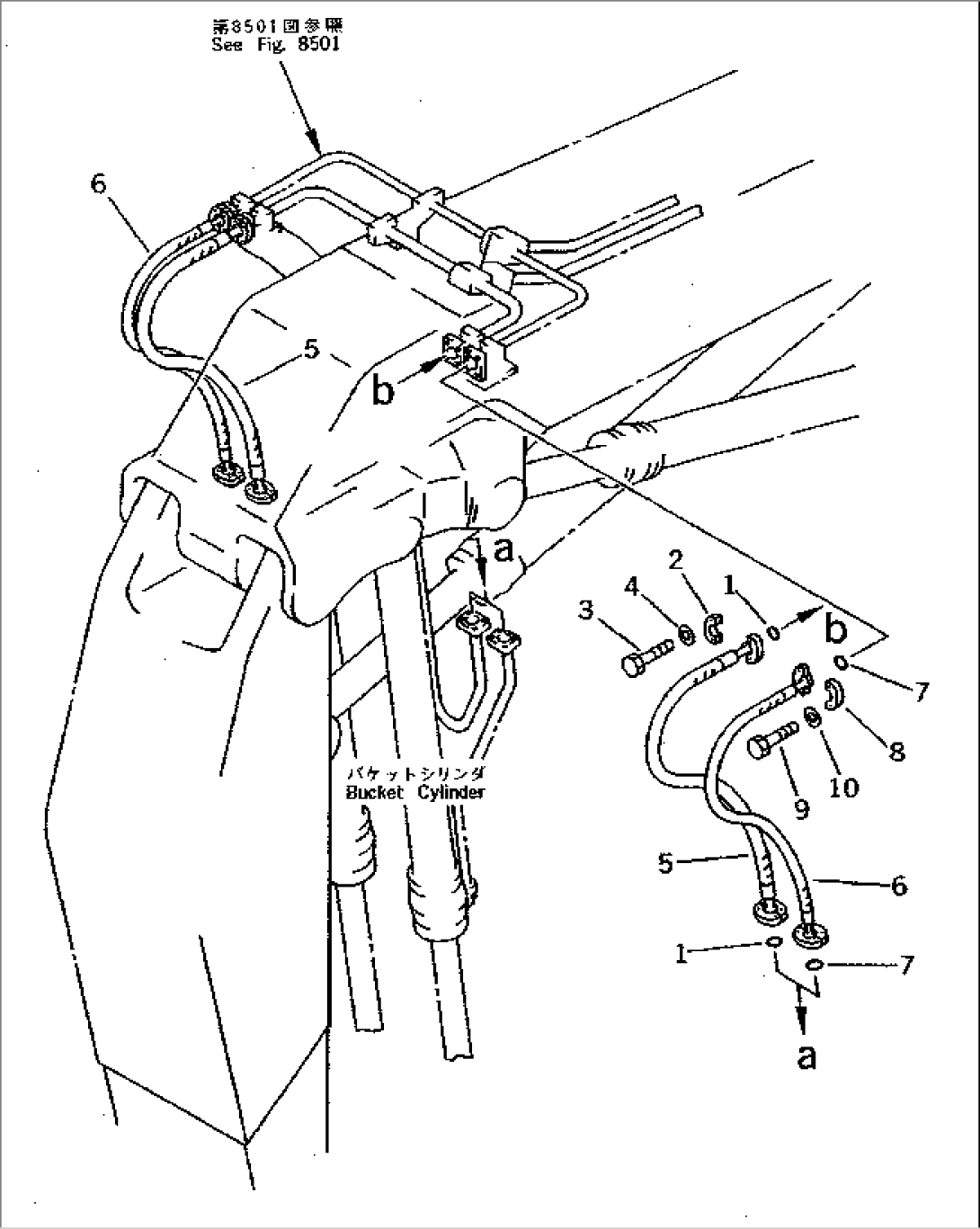

BUCKET CYLINDER PIPING (ATTACHMENT SIDE) (ARM SIDE) (FOR BOTTOM DUMP LOADER)
Komatsu PC400LC-5 S/N 20001-UP (OVERSEAS VERSION) · WORK EQUIPMENT (LOADER)
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| G-1 | 208-72-X6200 | PIPING GROUP | 20001- | |
| 1 | 07000-13032 | O-RING | 20001- | |
| 2 | 07371-31049 | FLANGE | 20001- | |
| 3 | 07372-21035 | BOLT | 20001- | |
| 4 | 01643-51032 | WASHER | 20001- | |
| 5 | 208-72-56680 | HOSE | 20001- | |
| 6 | 208-72-56670 | HOSE | 20001- | |
| 7 | 07000-13025 | O-RING | 20001- | |
| 8 | 07371-30640 | FLANGE,SPLIT | 20001- | |
| 9 | 07372-21035 | BOLT | 20001- | |
| 10 | 01643-51032 | WASHER | 20001- |
