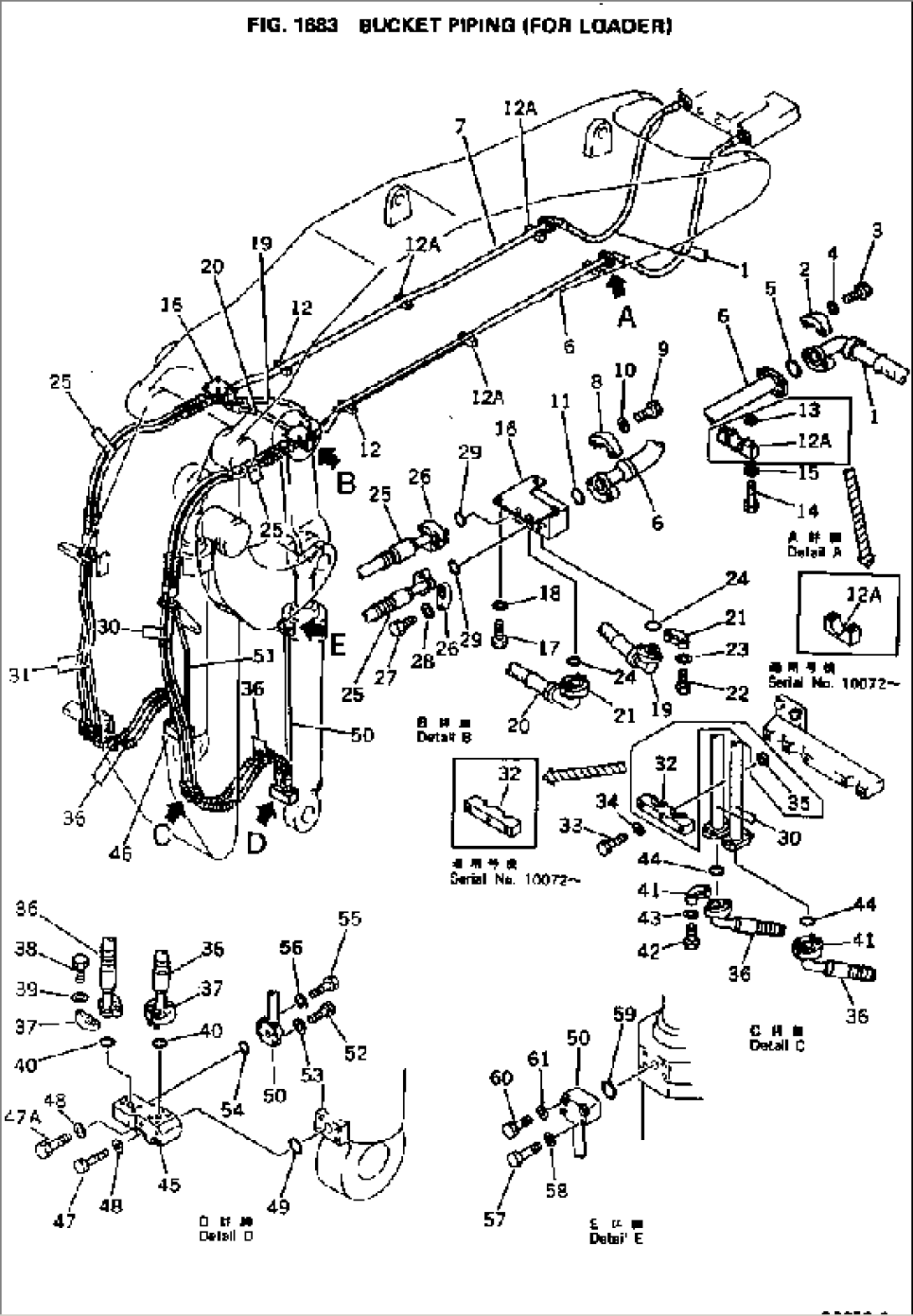

BUCKET PIPING (FOR LOADER)

Komatsu PC650-1 S/N 10007-UP · WORK EQUIPMENT CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
107099-01218HOSE10007-
207371-51260FLANGE10007-
301010-51245BOLT10007-
401643-31232WASHER10007-
507000-13038O-RING10007-
6209-62-16481TUBE10007-
7209-62-16491TUBE10007-
807371-51260FLANGE10007-
901010-51245BOLT10007-
1001643-31232WASHER10007-
1107000-13038O-RING10007-
12209-62-32770CLAMP10007-
12A209-62-17490CLAMP10072-
12A209-62-32770CLAMP10007-10071
13205-62-54562SPACER10007-10071
1401010-51255BOLT10072-
1401010-51260BOLT10007-10071
1501643-31232WASHER10007-
16209-62-16521BLOCK10007-
1701010-51230BOLT10007-
1801643-31232WASHER10007-
19209-62-16531HOSE10007-
20209-62-16541HOSE10007-
2107371-31049FLANGE10007-
2207372-21035BOLT10007-
2301643-51032WASHER10007-
2407000-13032O-RING10007-
2507099-21018HOSE10007-
2607371-31049FLANGE10007-
2707372-21035BOLT10007-
2801643-51032WASHER10007-
2907000-13032O-RING10007-
30209-62-16931TUBE10007-
31209-62-16921TUBE10007-
32209-62-36191CLAMP10072-
32209-62-36190CLAMP10007-10071
3301010-51255BOLT10072-
3301010-51260BOLT10007-10071
3401643-31232WASHER10007-
35205-62-54562SPACER10007-10071
36209-62-16941HOSE10007-
3707371-30638FLANGE10007-
3801010-50830BOLT10007-
3901643-50823WASHER10007-
4007000-13025O-RING10007-
4107371-31049FLANGE10007-
4207372-21035BOLT10007-
4301643-51032WASHER10007-
4407000-13032O-RING10007-
45209-62-18971BLOCK,L.H.10024-
45209-62-18970BLOCK,L.H.10007-10023
46209-62-18981BLOCK,R.H.10024-
46209-62-18980BLOCK,R.H.10007-10023
4701010-51295BOLT10007-
47A01010-51285BOLT10007-
4801643-31232WASHER10007-
4907000-13038O-RING10007-
50209-62-18951TUBE10007-
51209-62-18941TUBE10007-
5201010-50850BOLT10007-
5301643-30823WASHER10007-
5407000-13030O-RING10007-
5501010-50835BOLT10007-
5601643-30823WASHER10007-
5701010-51270BOLT10007-
5801643-31232WASHER10007-
5907000-13038O-RING10007-
6001010-51260BOLT10007-
6101643-31232WASHER10007-
