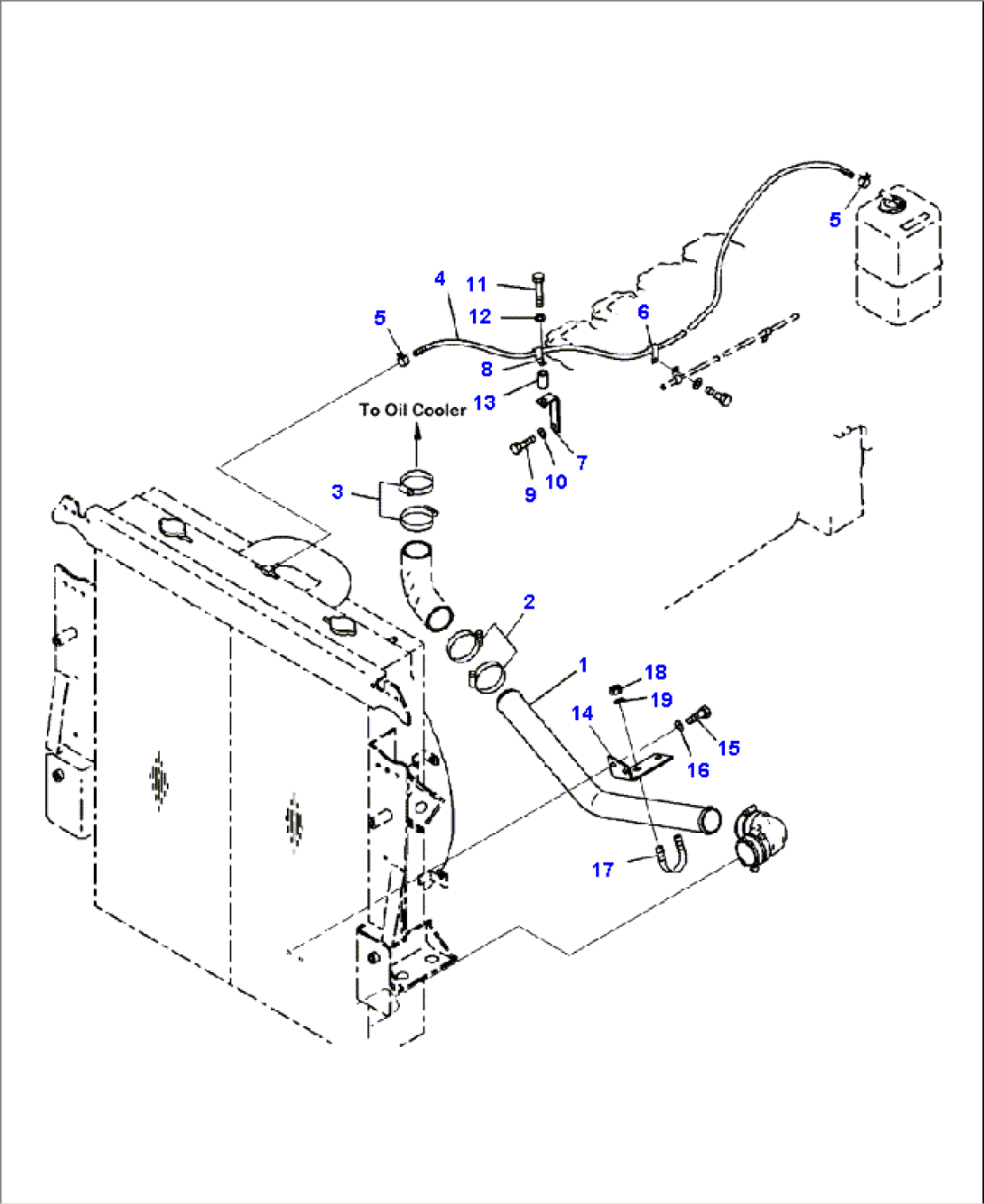

C0110-08A0 RADIATOR (2/2) COOLANT LINE

Komatsu HM300-2 S/N A11001-UP · COOLING SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-03-21910TUBEA11001--
207299-00070CLAMP, HOSEA11001--
307299-00070CLAMP, HOSEA11001--
4569-03-88460HOSEA11001--
511Y-09-11130CLAMPA11001--
604434-51410CLIPA11001--
7415-S62-2440PLATEA11001--
804434-51410CLIPA11001--
901010-81020BOLTA11001--
1001643-31032WASHERA11001--
1101010-81075BOLTA11001--
1201643-31032WASHERA11001--
13421-54-33240SPACERA11001--
1456D-03-21990BRACKETA11001--
1501010-81020BOLTA11001--
1601643-31032WASHERA11001--
1707283-36155U-BOLTA11001--
1801597-01009NUTA11001--
1901643-31032WASHERA11001--
