C0500-01A0 BRAKE OIL COOLER

Komatsu HM300-2 S/N A11001-UP · COOLING SYSTEM

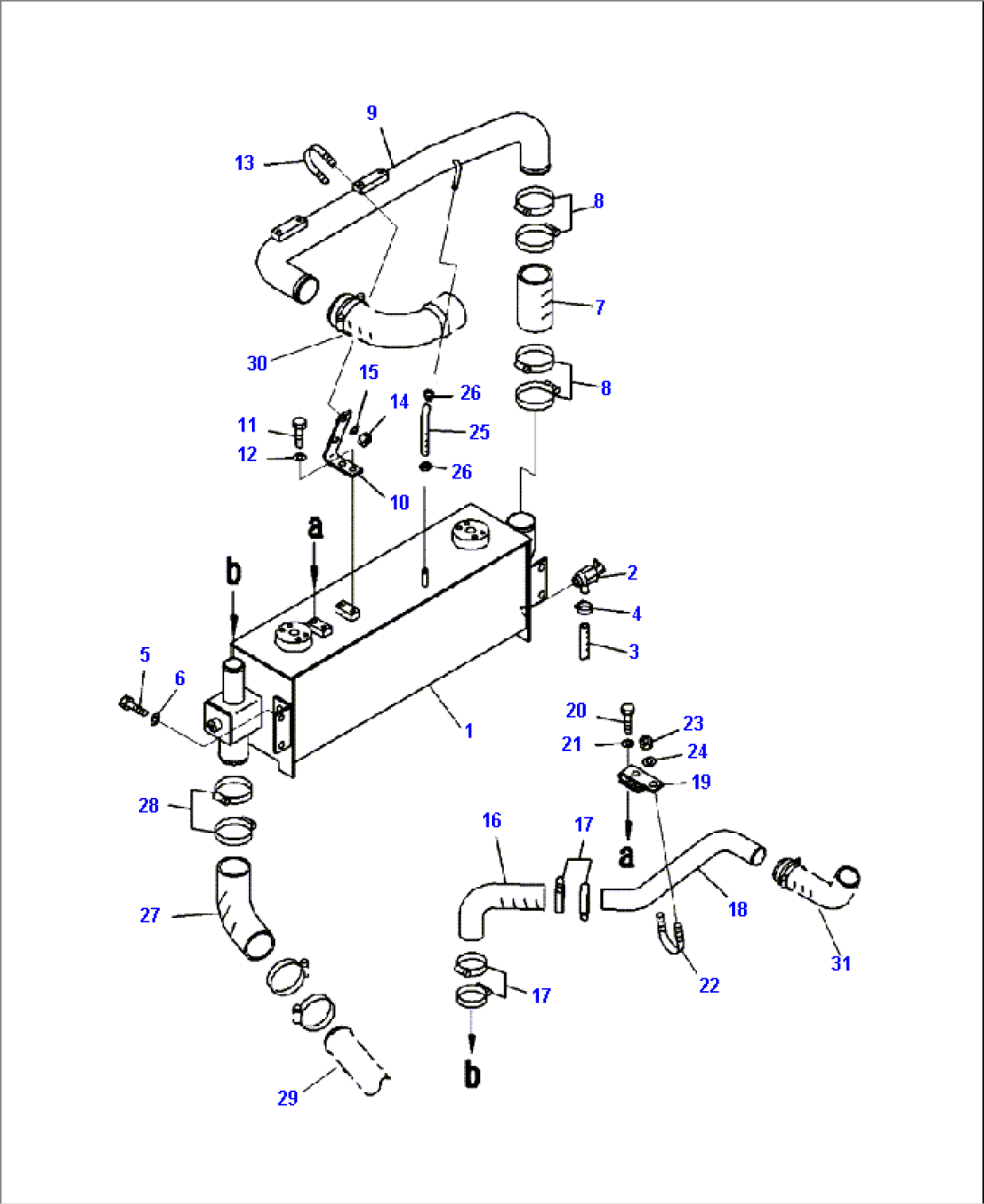

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-03-11301OIL COOLER ASSEMBLYA11001--
156D-03-11310OIL COOLERA11001--
2195-03-13241VALVEA11001--
307270-01002TUBEA11001--
407281-00167CLAMP, HOSEA11001--
501010-81225BOLTA11001--
601643-31232WASHERA11001--
7421-03-11340HOSEA11001--
807299-00070CLAMP, HOSEA11001--
956D-03-21680TUBEA11001--
1056D-03-11793BRACKETA11001--
1101010-81020BOLTA11001--
1201643-31032WASHERA11001--
1307283-36155U-BOLTA11001--
1401597-01009NUTA11001--
1501643-31032WASHERA11001--
16416-03-12220HOSEA11001--
1707299-00055CLAMP, HOSEA11001--
1856D-03-11890TUBEA11001--
1956D-03-11761BRACKETA11001--
2001010-81020BOLTA11001--
2101643-31032WASHERA11001--
2207283-34346U-BOLTA11001--
2301597-01009NUTA11001--
2401643-31032WASHERA11001--
2509483-40303HOSEA11001--
2611Y-09-11140CLIPA11001--
2756D-03-11880HOSEA11001--
2807299-00070CLAMP, HOSEA11001--
