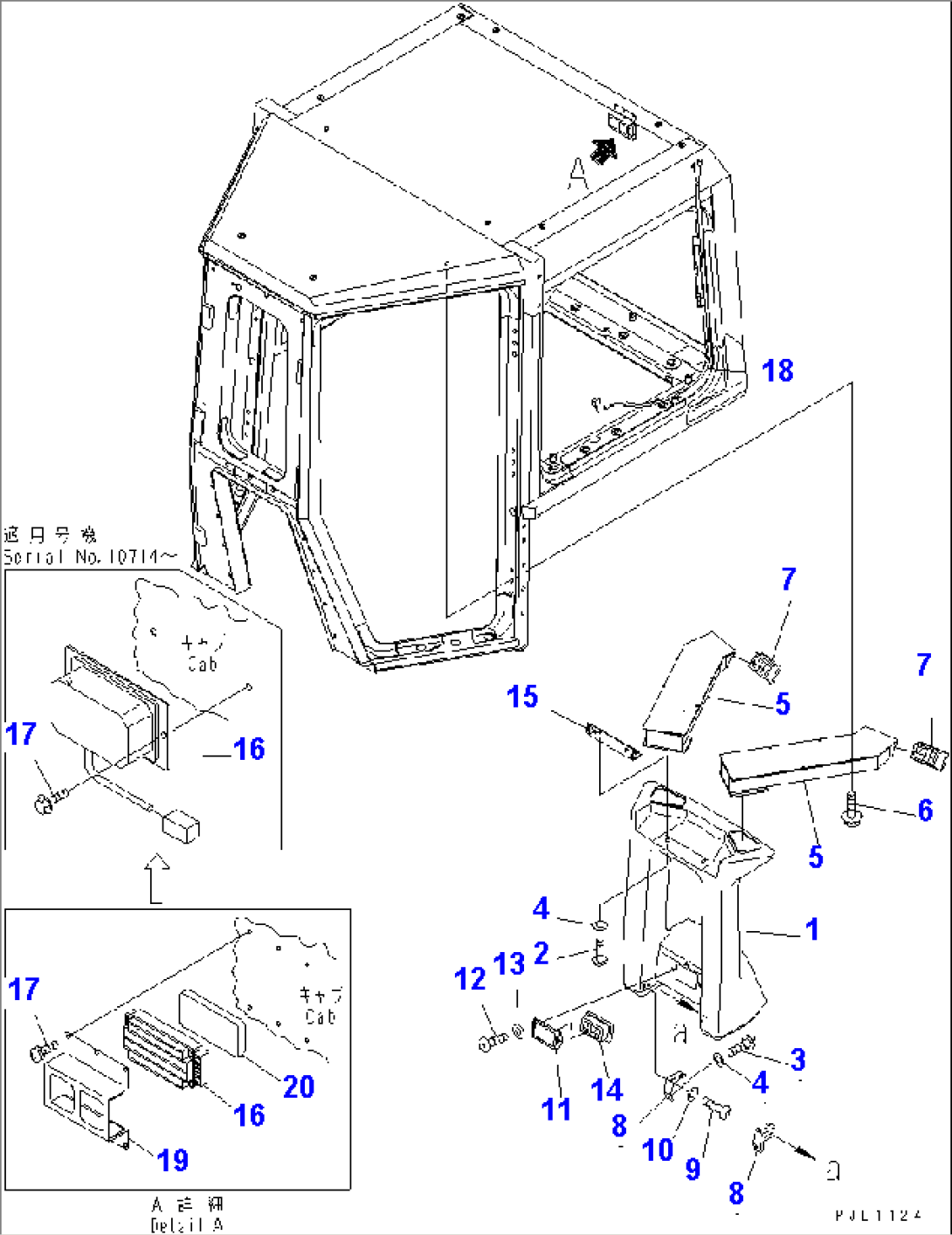

CAB (AIR CONDITIONER DUCT) (WITH WIDE CAB)(#17501-)
Komatsu D375A-3A-01 S/N 17001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 198-Z11-0090 | CAB ASS'Y,(WITH RADIO) | 17501- | ||
| 198-Z11-0100 | CAB ASS'Y,(RADIO LESS) | 17501- | ||
| 1 | 198-Z11-3811 | DUCT | 17501- | |
| 2 | 01245-00835 | SCREW | 17501- | |
| 3 | 01245-00820 | SCREW | 17501- | |
| 4 | 01643-70823 | WASHER | 17501- | |
| 5 | 198-Z11-3821 | DUCT,L.H. | 17501- | |
| 198-Z11-3831 | DUCT,R.H. | 17501- | ||
| 6 | 01435-40616 | BOLT | 17501- | |
| 7 | 14X-54-18270 | GRILLE ASS'Y | 17501- | |
| 8 | 198-Z11-3850 | BRACKET,L.H. | 17501- | |
| 198-Z11-3860 | BRACKET,R.H. | 17501- | ||
| 9 | 01245-00616 | SCREW | 17501- | |
| 10 | 01643-70623 | WASHER | 17501- | |
| 11 | 198-Z11-3890 | PLATE | 17501- | |
| 12 | 01245-00616 | SCREW | 17501- | |
| 13 | 01643-70623 | WASHER | 17501- | |
| 14 | 17A-54-18270 | GRILLE ASS'Y | 17501- | |
| 15 | 198-Z11-3910 | PLATE | 17501- | |
| 16 | 198-Z11-2630 | CONVERTER | 17501- | |
| 17 | 01023-10420 | SCREW | 17501- | |
| 18 | 198-Z11-2620 | WIRING HARNESS | 17501- | |
| 19 | 198-Z11-3930 | COVER | 17501- | |
| 20 | 198-Z11-3920 | SHEET | 17501- |
