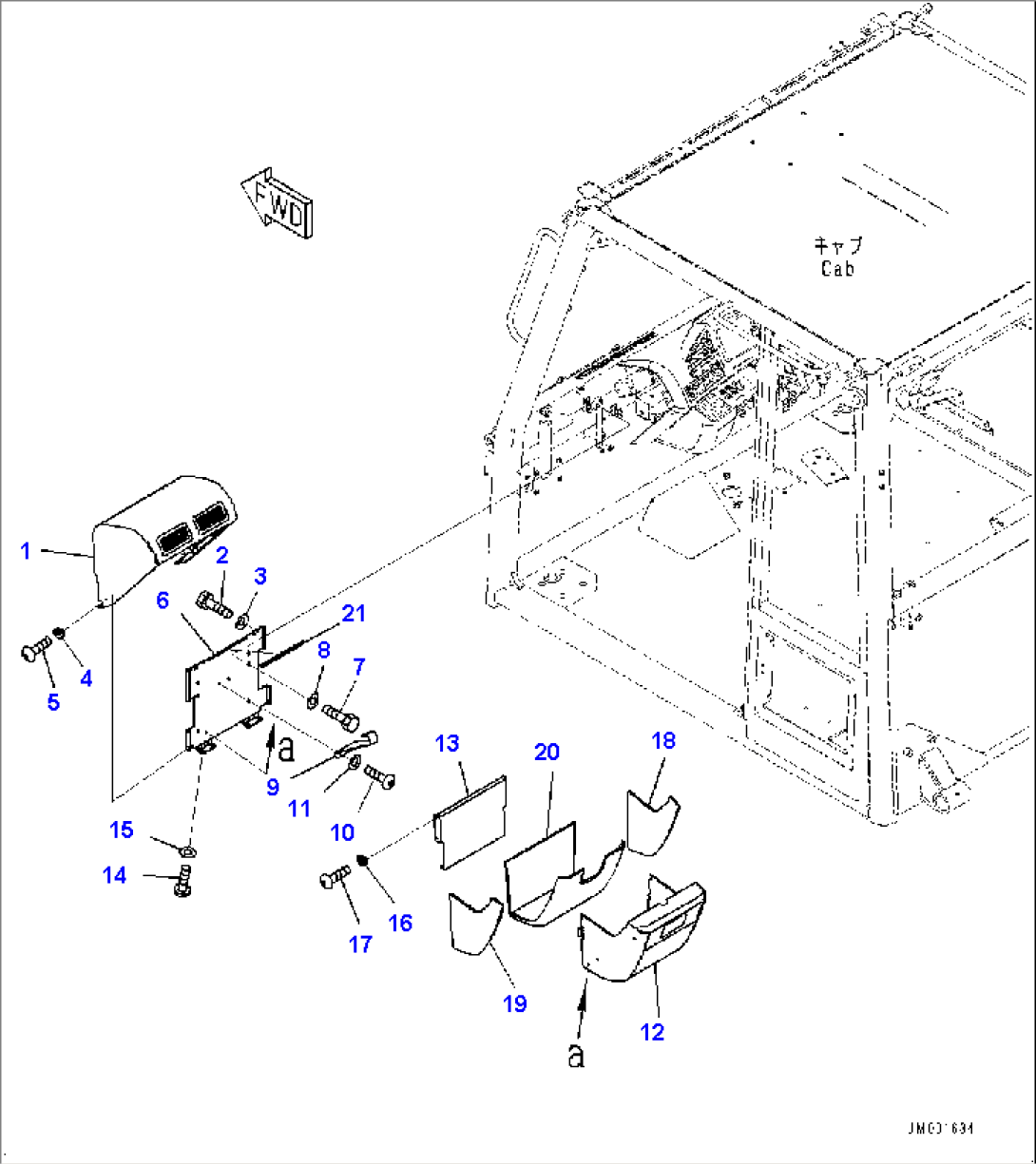

Cab, Box (#5129-)

Komatsu HM400-3M0 S/N 5129-UP (-40°C SPEC.) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-54-33910Cover5129-
22U-979-2381Grille5129-
201010-80616Bolt5129-
301643-30623Washer5129-
420Y-43-41290Collar5129-
501245-00616Screw5129-
656D-54-33930Bracket5129-
701010-80616Bolt5129-
801643-30623Washer5129-
956D-54-35440Bracket5129-
1001245-00616Screw5129-
1101643-70623Washer5129-
1256D-54-35920Cover5129-
1356D-54-35940Bracket5129-
1401245-00616Screw5129-
1501643-70623Washer5129-
1620Y-43-41290Collar5129-
1701245-00616Screw5129-
1856D-54-35880Sheet5129-
1956D-54-35890Sheet5129-
2056D-54-35990Sheet5129-
2156D-54-35720Seal5129-
