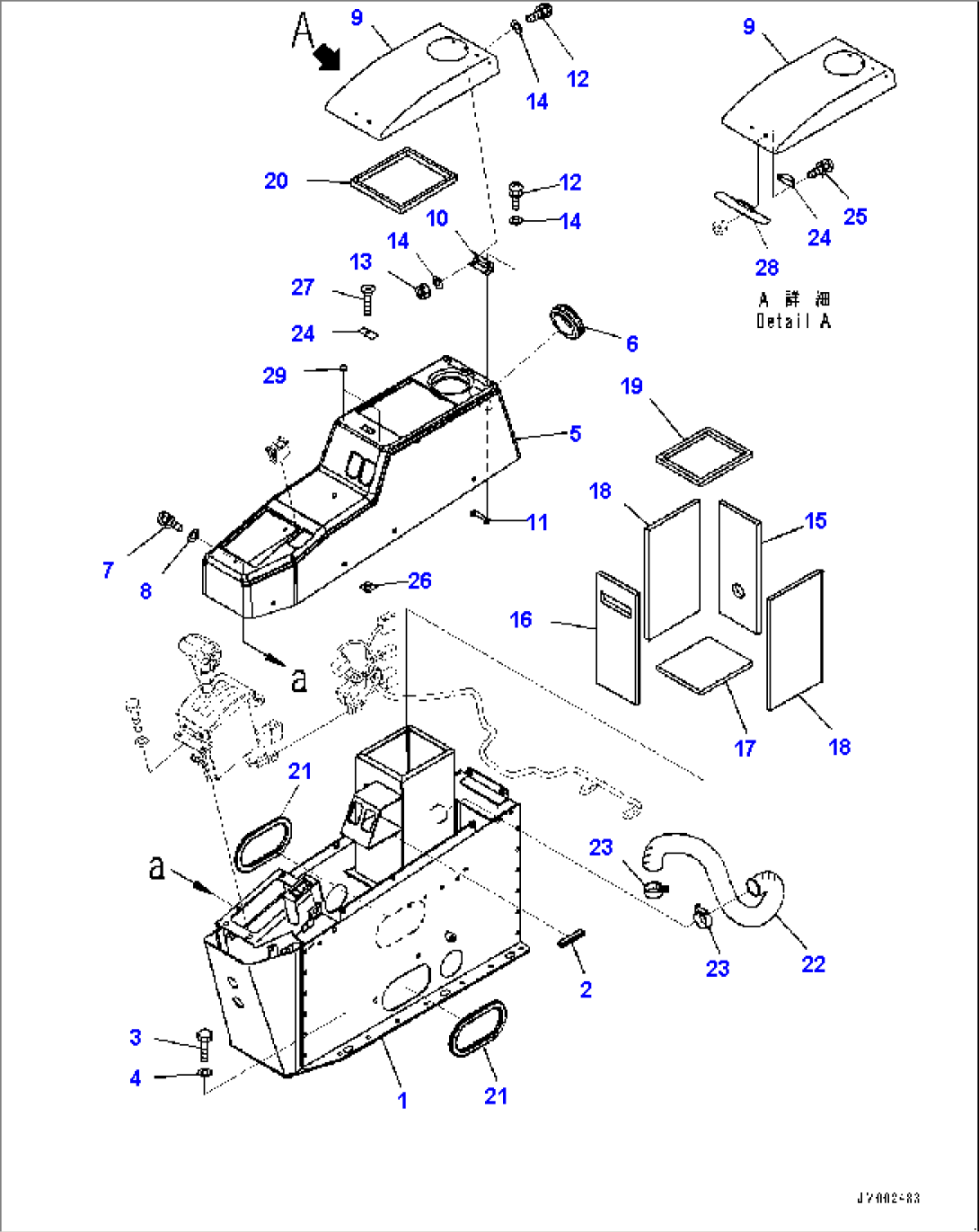

Cab, Console Box (1/2) (#2848-)

Komatsu HM400-2 S/N 2848-UP (FOR KAL) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1561-94-84112Cover2848-
2423-54-32340Finisher2848-
301010-81016Bolt2848-
401643-31032Washer2848-
5561-94-84120Cover2848-
609415-05016Cap2848-
701245-00616Screw2848-
801643-70623Washer2848-
956B-54-15631Cover2848-
1056B-54-15750Hinge2848-
1156B-54-16810Plate2848-
1201023-20412Screw2848-
1301580-10403Nut2848-
1401640-20408Washer2848-
1556B-54-15371Sheet2848-
1656B-54-15381Sheet2848-
1756B-54-15390Sheet2848-
1856B-54-15140Sheet2848-
1956E-54-25650Sheet2848-
2056B-54-15651Seal2848-
21423-54-32370Finisher2848-
2256E-54-25640Hose2848-
2307281-00419Clamp, Hose2848-
24569-54-63260Catcher2848-
2501023-20308Screw2848-
26569-54-63350Seat2848-
2701224-70308Screw, Philips Head2848-
2856B-54-15690Cover2848-
29561-54-85640Sheet2848-
