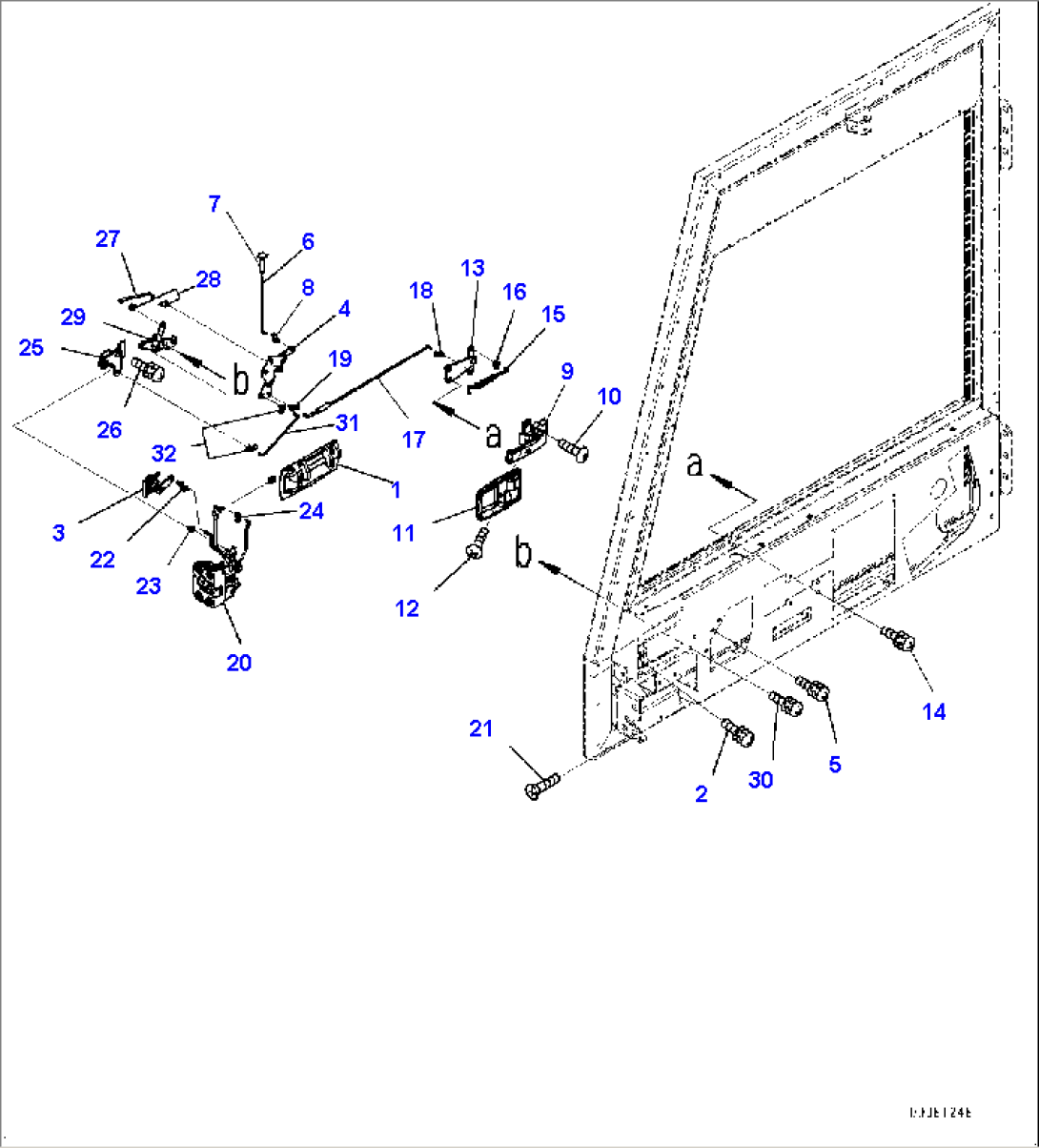

Cab, Door Lock, R.H. (#2848-)

Komatsu HM400-2 S/N 2848-UP (FOR KAL) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56B-54-24500Door Assembly2848-
156B-54-14270Handle2848-
201023-60612Screw2848-
3427-56-11790Lock Assembly2848-
4561-54-84421Bracket2927-
4561-54-84420Bracket2848-2926
501023-60616Screw2848-
6561-54-84251Rod2848-
7419-54-16880Knob2848-
8421-56-11611Hook2848-
9421-56-11730Handle2848-
1001245-00616Screw2848-
11421-56-11740Cover2848-
12421-56-11860Screw2848-
1356D-54-24191Bracket2927-
1356D-54-24190Bracket2848-2926
1401023-60616Screw2848-
15423-56-21240Rod2848-
16421-56-11611Hook2848-
1756E-54-24292Rod2848-
1823S-55-52130Hook2848-
19205-54-71830Snap2848-
20561-54-84550Lock2848-
2101224-70616Screw, Philips Head2848-
22205-54-71830Snap2848-
2322B-54-16340Snap2848-
24421-56-11611Hook2848-
25561-54-84441Link Assembly2927-
25561-54-84440Link Assembly2848-2926
2601023-60616Screw2848-
27561-54-84170Rod2848-
28421-56-11611Hook2848-
29561-54-84161Bracket2927-
29561-54-84160Bracket2848-2926
3001023-60616Screw2848-
31561-54-84181Rod2848-
3223S-55-52130Hook2848-
