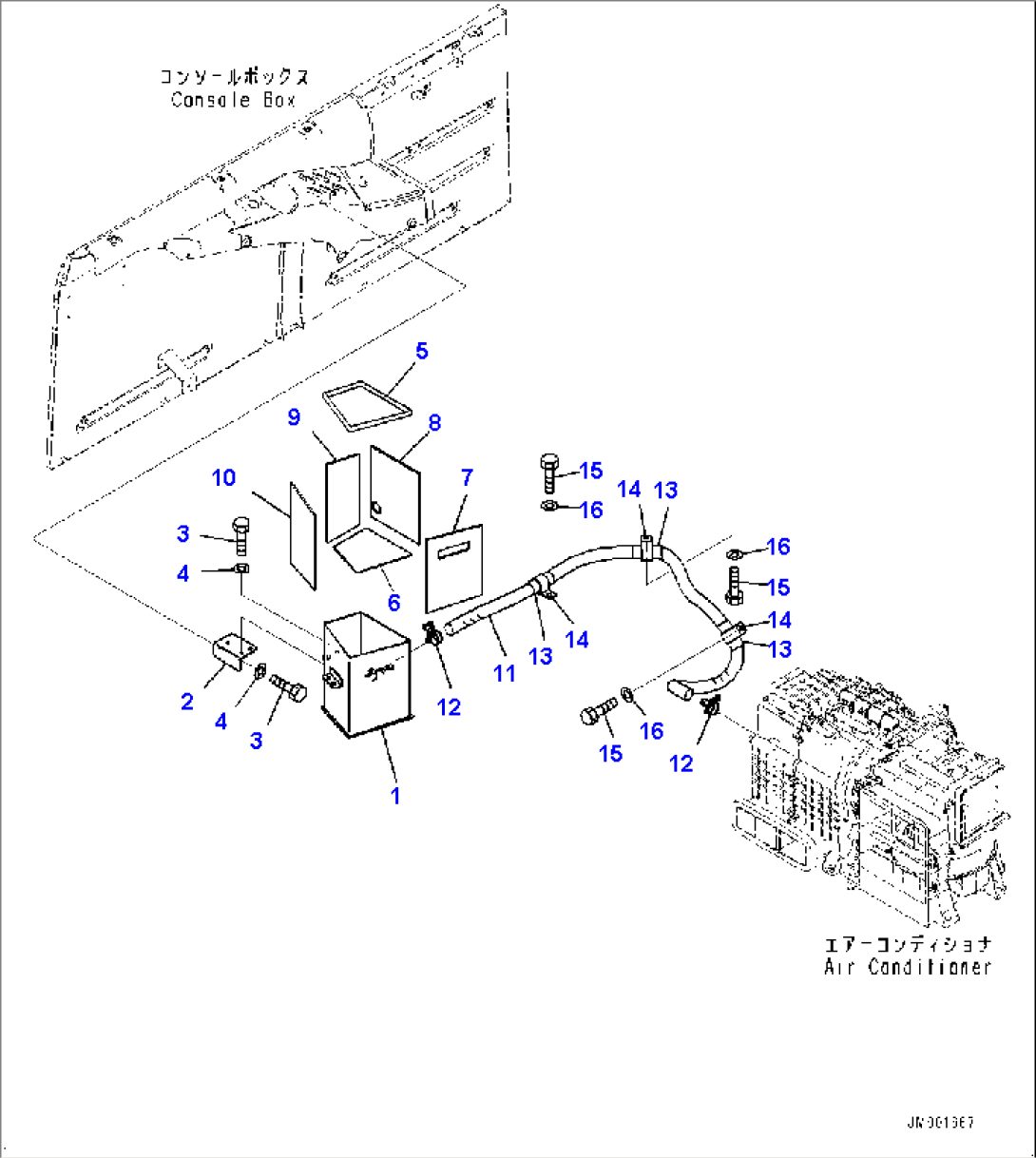

Cab, Drink Box (#5001-)

Komatsu HM400-3M0 S/N 5001-UP (FOR KAL) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-54-35660Cover5001-
256D-54-33690Bracket5001-
301010-80616Bolt5001-
401643-30623Washer5001-
556D-54-35650Seal5001-
656D-54-35390Sheet5001-
756D-54-35350Sheet5001-
856D-54-35360Sheet5001-
956D-54-35370Sheet5001-
1056D-54-35380Sheet5001-
1156D-07-32280Hose5001-
1207280-03223Clamp, Hose5001-
1308210-02901Spiral Tube5001-
1404434-53211Clip5001-
1501010-81020Bolt5001-
1601643-31032Washer5001-
