Cab, Dump Control (1/2) (#2785-)

Komatsu HM300-2 S/N 2785-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

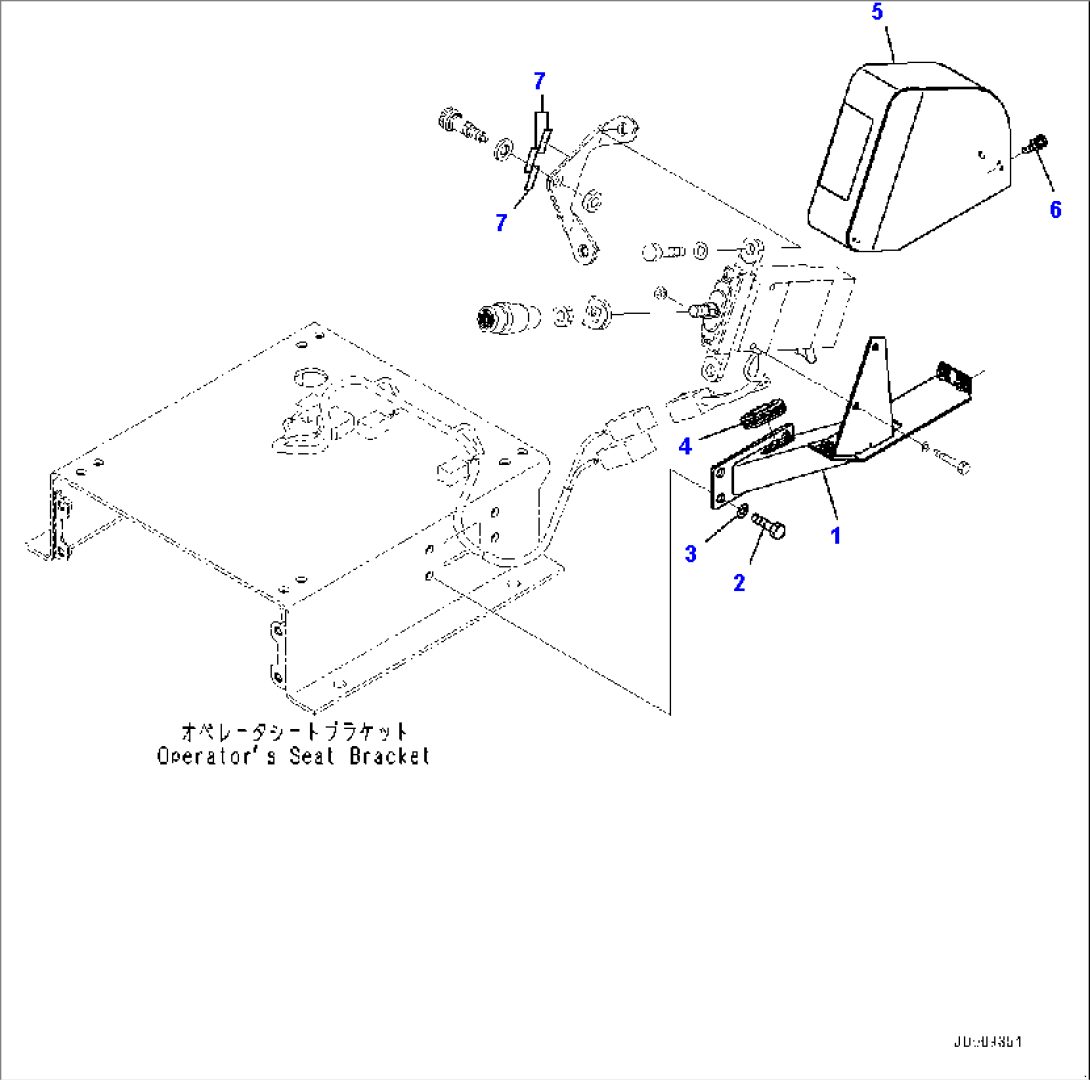

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1569-43-82232Bracket2993-
1569-43-82231Bracket2785-2992
201010-80820Bolt2785-
301643-30823Washer2785-
4566-43-11170Grommet2785-
5569-43-82210Cover2785-
601023-70614Screw2785-
7421-09-21420Sheet2785-
