Cab, Dump Lever (#10001-)

Komatsu HM400-5 S/N 10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

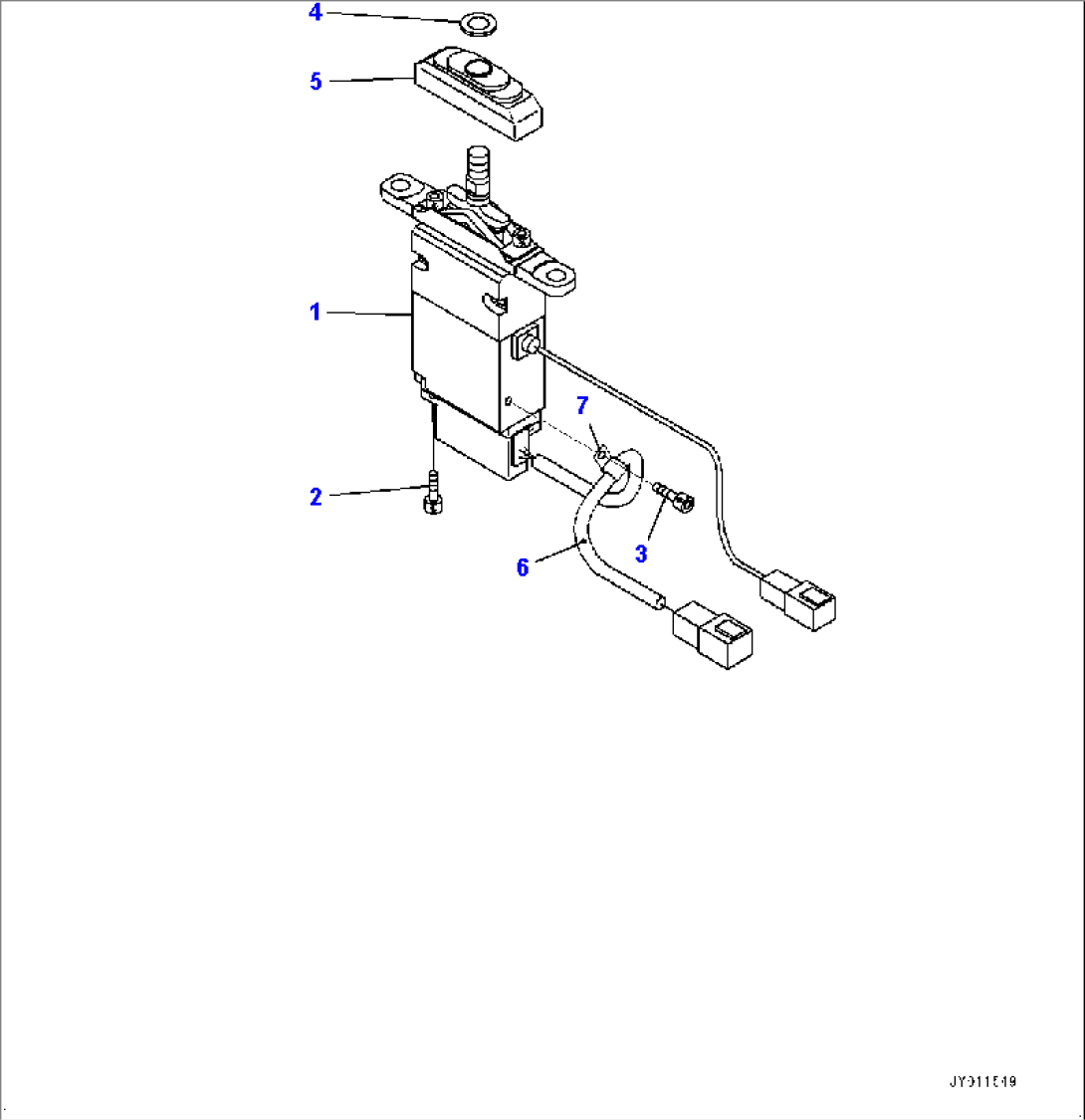

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1702-16-02190Lever Assembly10001-
201252-60512Bolt10001-
301252-60510Bolt, Hexagon Socket Head10001-
4702-16-54920Ring10001-
5702-16-54641Boot10001-
6702-16-57930Tube10001-
7702-16-57940Clip10001-
