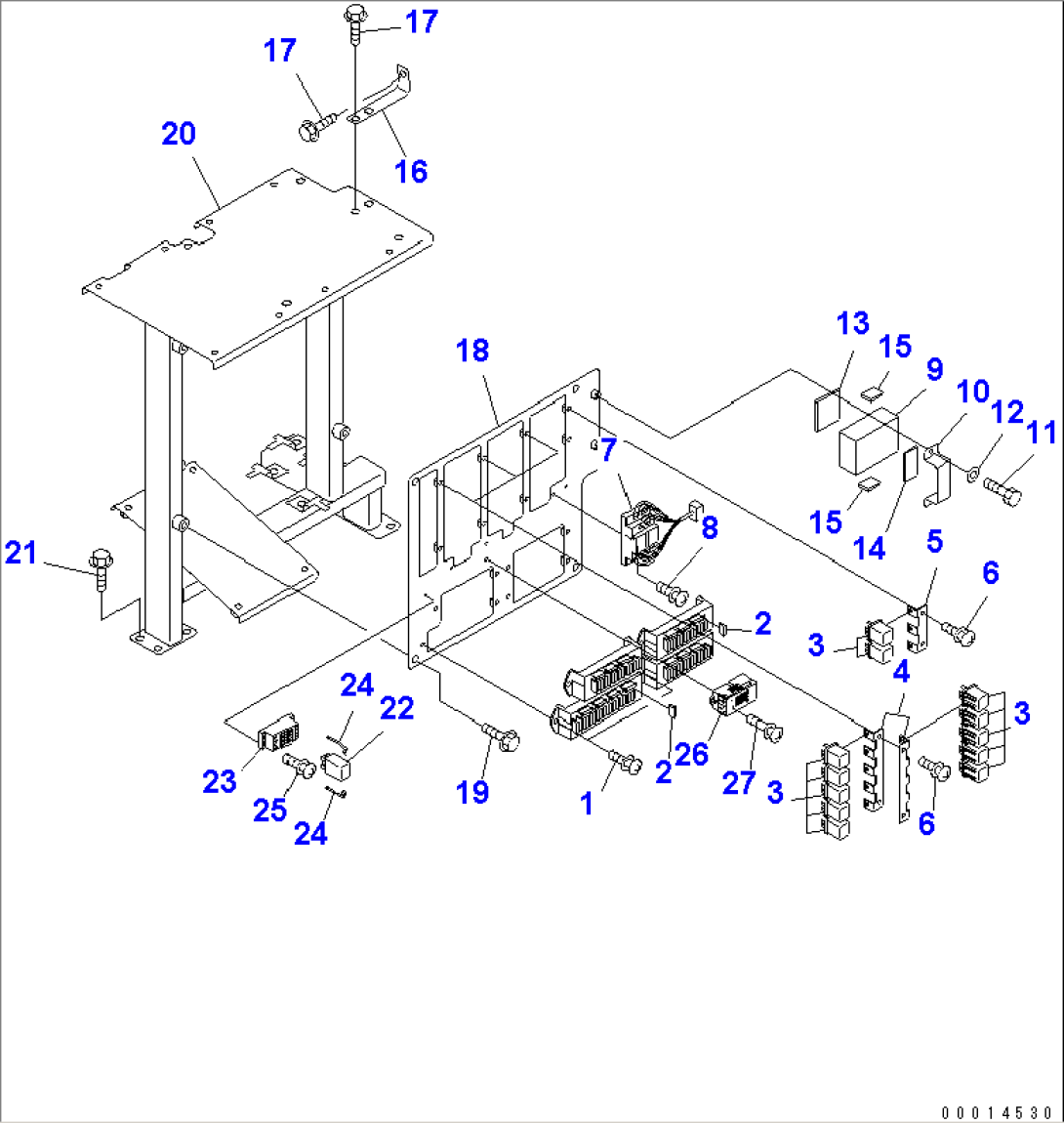

CAB ELECTRICAL (FUSE AND RELAY)

Komatsu HM300TN-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101023-20620SCREW1001-
208041-00500FUSEÂÂ, 5A1001-
08041-01000FUSEÂÂ, 10A1001-
08041-01500FUSEÂÂ, 15A1001-
08041-02000FUSEÂÂ, 20A1001-
08041-03000FUSEÂÂ, 30A1001-
3569-06-61960RELAY1001-
569-06-61970RELAY1001-
4569-06-61180BRACKET1001-
556B-06-16330BRACKET1001-
601023-20616SCREW1001-
722T-05-27210RELAY ASS'Y1001-
801023-10416SCREW1001-
956B-06-16840RELAY1001-
1056B-06-16370PLATE1001-
1101010-80612BOLT1001-
1201643-30623WASHER1001-
1356B-06-16860SHEET1001-
1456B-06-16850SHEET1001-
1556B-06-16380SHEET1001-
1656D-80-11860BRACKET1001-
1701435-01016BOLT1001-
1856D-80-12622PLATE1001-
1901435-01016BOLT1001-
2056D-80-12612BRACKET1001-
2101024-81020BOLT1001-
22582-43-13750RELAY1001-
23582-43-13760SOCKET1001-
24437-06-12130CLIP1001-
2501023-10314SCREW1001-
2656D-80-12920RELAY1001-
2701023-10416SCREW1001-
