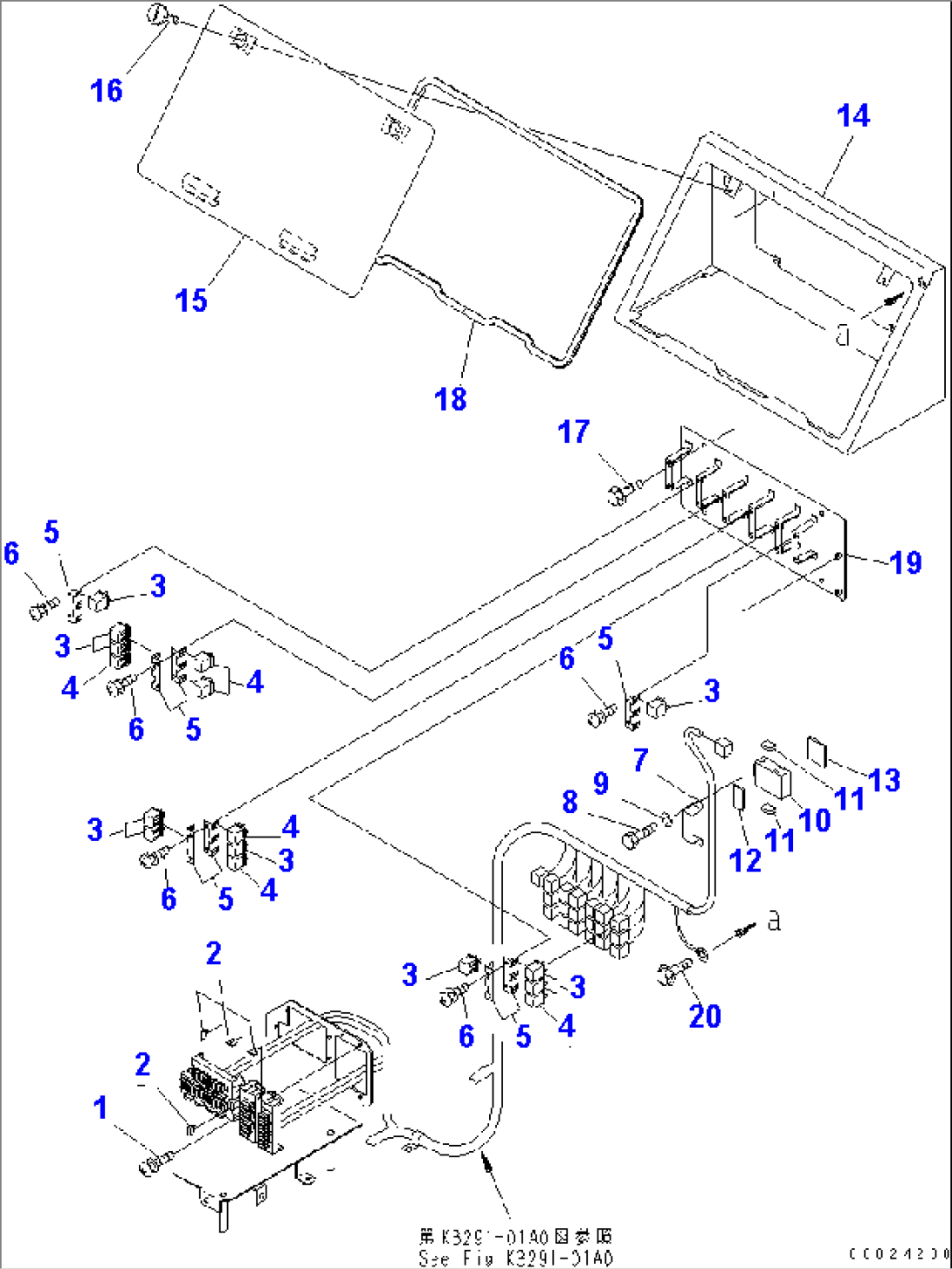

CAB ELECTRICAL (FUSE AND RELAY)(#1152-)

Komatsu HM300-1 S/N 1001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101023-20620SCREW1001-
208041-00500FUSE, 5A1001-
08041-01000FUSE, 10A1001-
08041-01500FUSE, 15A1001-
08041-02000FUSE, 20A1001-
08041-03000FUSE, 30A1001-
3569-06-61960RELAY1152-
4569-06-61970RELAY1001-
556B-06-16330BRACKET1152-
601023-20616SCREW1152-
756B-06-16370PLATE1006-
801010-80612BOLT1006-
901643-30623WASHER1006-
1056B-06-16840RELAY1006-
1156B-06-16380SHEET1006-
1256B-06-16850SHEET1006-
1356B-06-16860SHEET1006-
1456B-06-16113BRACKET1001-
1556B-06-16122COVER1001-
16421-09-21260SCREW1001-
1701435-00812BOLT1001-
1856B-06-16260SEAL1001-
1956B-06-16184BRACKET1152-
2001435-01016BOLT1001-
