Cab, Envelope Parts (2/2) (#30147-30360)

Komatsu D475A-5E0 S/N 30147-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

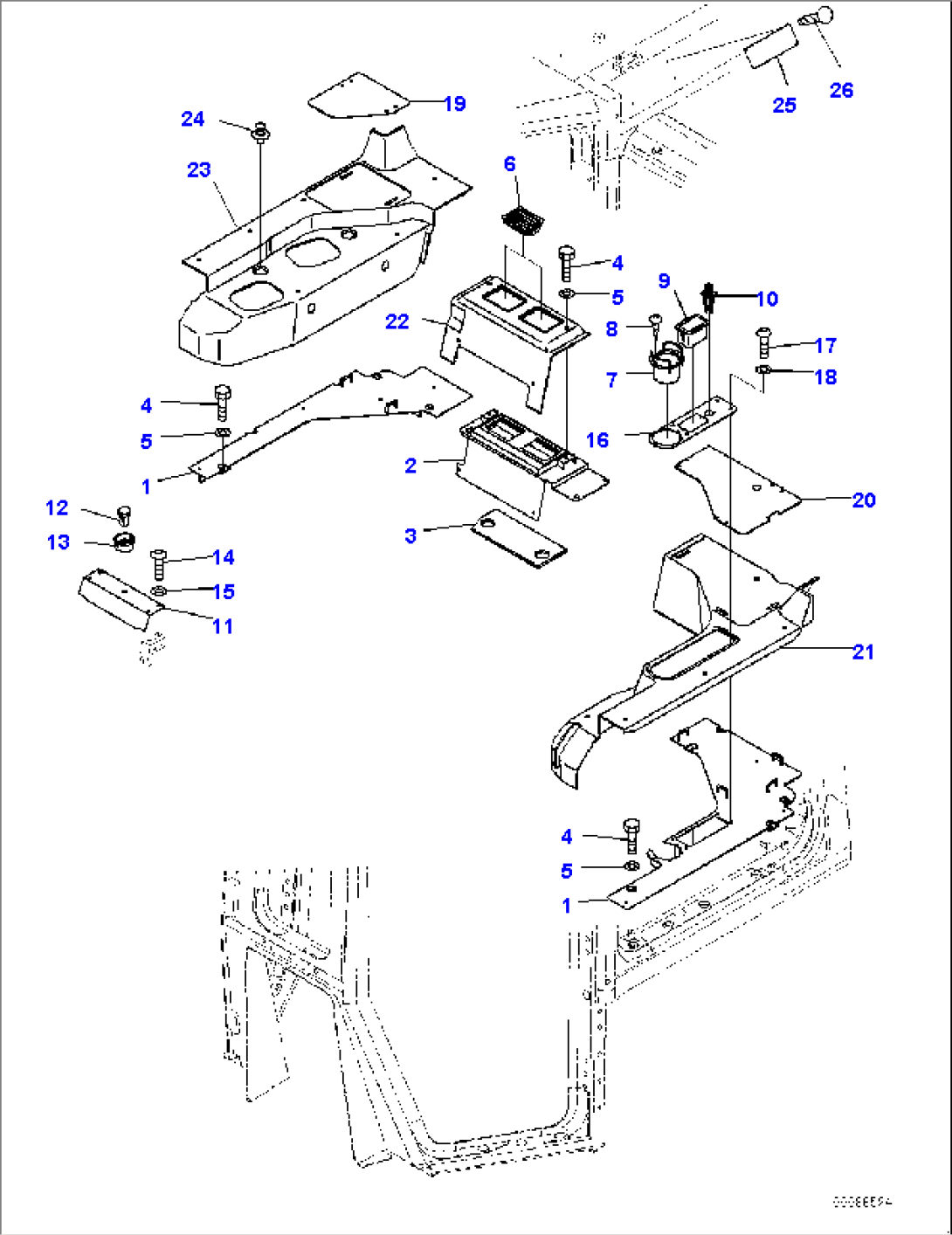

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1198-Z11-6170Bracket30147-@
198-Z11-6190Bracket30147-@
2198-Z11-6150Duct30147-@
3198-Z11-6250Sheet30147-@
401010-D0820Bolt30147-@
501643-70823Washer30147-@
6201-979-7820Grille30147-@
717A-Z11-3180Holder30147-@
801370-40408Screw30147-@
920Y-06-21751Ashtray30147-@
1020Y-06-23472Cigarette Lighter30147-@
11198-Z11-6281Cover30147-@
1220Y-979-6161Sensor30147-@
1320Y-54-65310Adapter30147-@
1401245-00616Screw30147-@
1501643-70623Washer30147-@
16198-Z11-6160Plate30147-@
1701245-00616Screw30147-@
1801643-70623Washer30147-@
19198-Z11-6230Sheet30147-@
20198-Z11-6241Sheet30147-@
21198-54-61511Cover30147-@
22198-54-61521Cover30147-@
23198-54-61531Cover30147-@
2423D-950-4450Button30147-@
2509620-C2000Plate, Warning, FOPS30147-@
2604418-13060Screw30147-@
