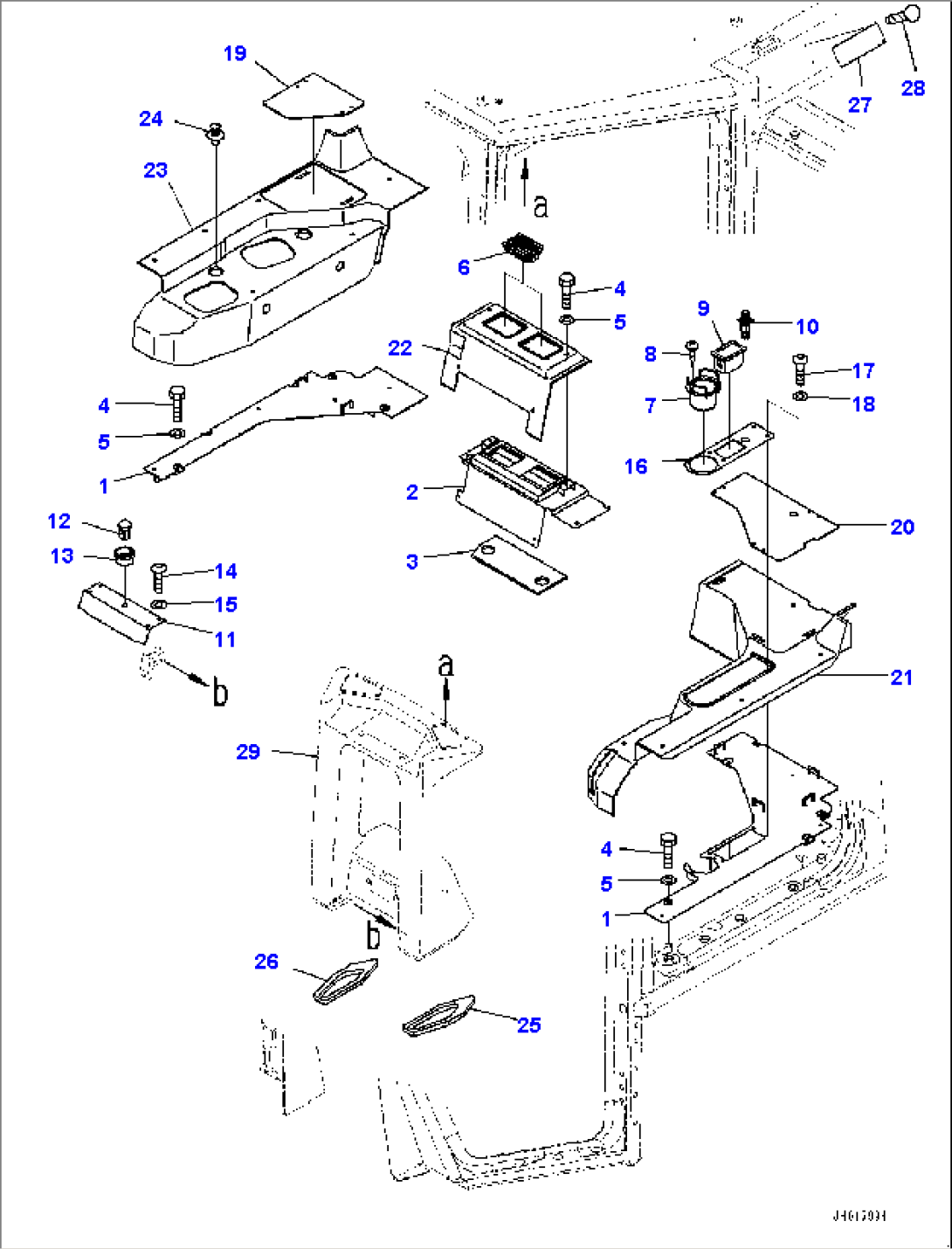

Cab, Envelope Parts (2/2) (#30361-)

Komatsu D475A-5E0 S/N 30147-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1198-Z11-6170Bracket30147-
198-Z11-6190Bracket30147-
2198-Z11-6150Duct30147-
3198-Z11-6250Sheet30147-
401010-D0820Bolt30147-
501643-70823Washer30147-
6201-979-7820Grille30147-
717A-Z11-3180Holder30147-
801370-40408Screw30147-
920Y-06-21751Ashtray30147-
1020Y-06-23472Cigarette Lighter30147-
11198-Z11-6281Cover30147-
1220Y-979-6161Sensor30147-
1320Y-54-65310Adapter30147-
1401245-00616Screw30147-
1501643-70623Washer30147-
16198-Z11-6160Plate30147-
1701245-00616Screw30147-
1801643-70623Washer30147-
19198-Z11-6230Sheet30147-
20198-Z11-6241Sheet30147-
21198-54-61511Cover30147-
22198-54-61521Cover30147-
23198-54-61531Cover30147-
2423D-950-4450Button30147-
25198-Z11-6350Seal30361-
26198-Z11-6360Seal30361-
2709620-C2001Plate, Warning, FOPS30400-
2709620-C2000Plate, Warning, FOPS30147-30399
2804418-13060Screw30147-
29198-Z11-3812Duct-
