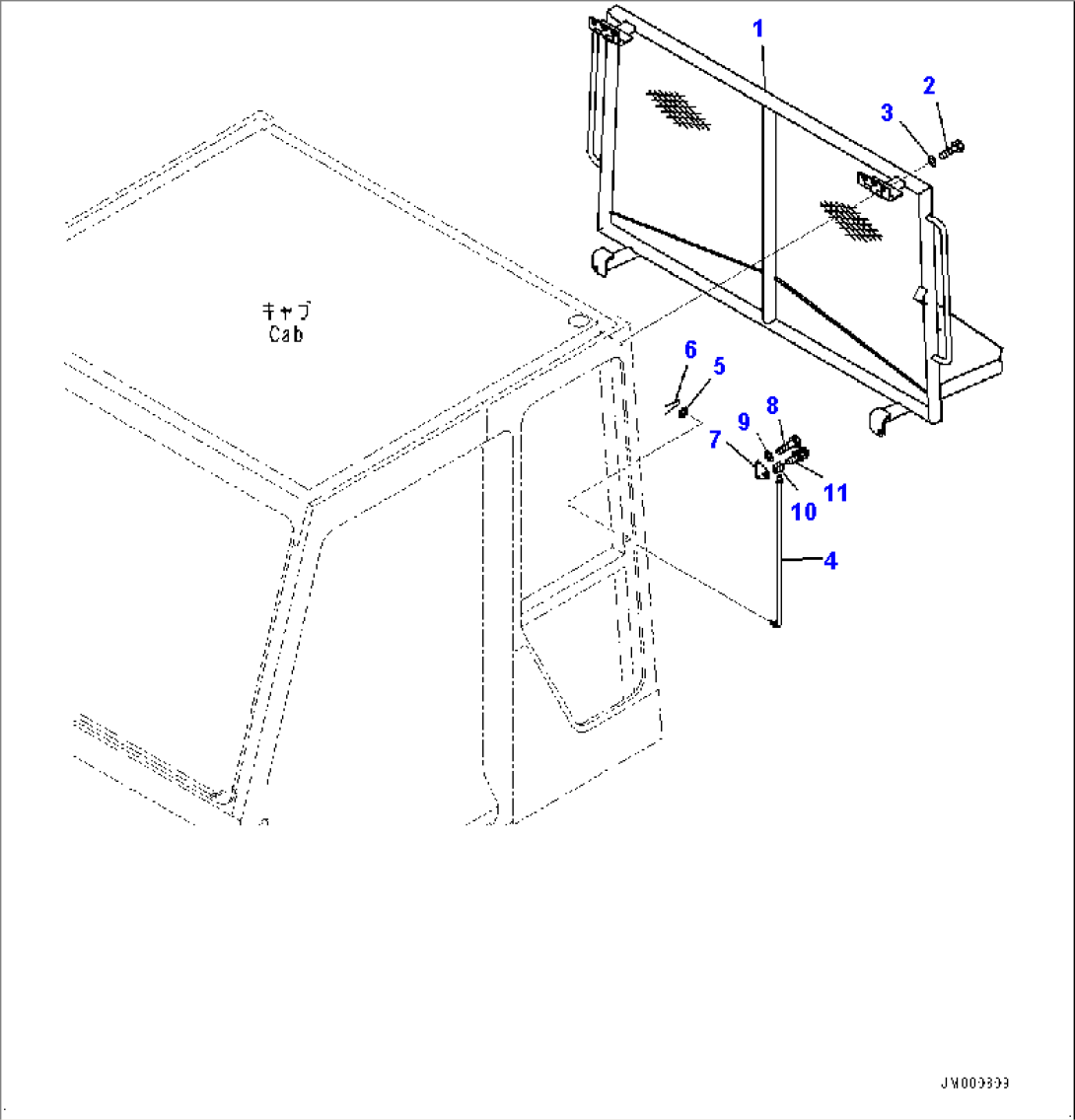

Cab Guard (#2785-)

Komatsu HM300-2 S/N 2785-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-54-28312Guard2790-
156D-54-28311Guard2785-2789
201010-81020Bolt2785-
301643-31032Washer2785-
456B-54-18320Rod2785-
501643-31032Washer2785-
604050-13020Pin, Cotter2785-
756E-54-28330Plate2785-
801010-80610Bolt2785-
901643-30623Washer2785-
1056B-54-28340Clip2785-
1101023-70410Screw2785-
