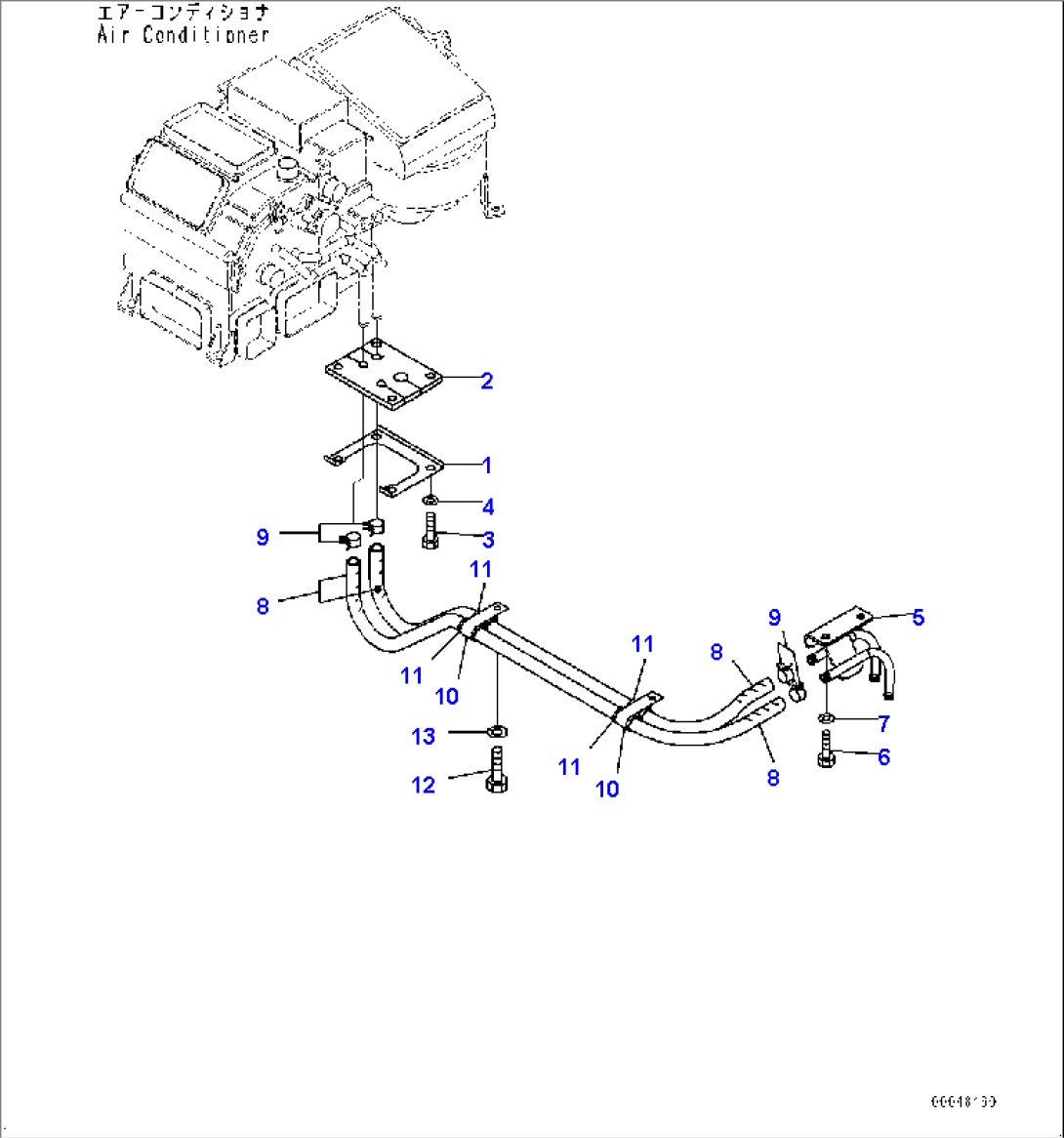

Cab, Heater Piping (#2848-)

Komatsu HM400-2 S/N 2848-UP (FOR KAL) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156E-07-22481Plate2848-
256E-07-22490Sheet2848-
301010-80612Bolt2848-
401643-30623Washer2848-
556B-07-22470Bracket2848-
601010-80620Bolt2848-
701643-30623Washer2848-
809483-10412Hose2848-
911Y-09-11160Clip2848-
10582-35-11170Clip2848-
1107095-20420Cushion2848-
1201010-81016Bolt2848-
1301643-31032Washer2848-
