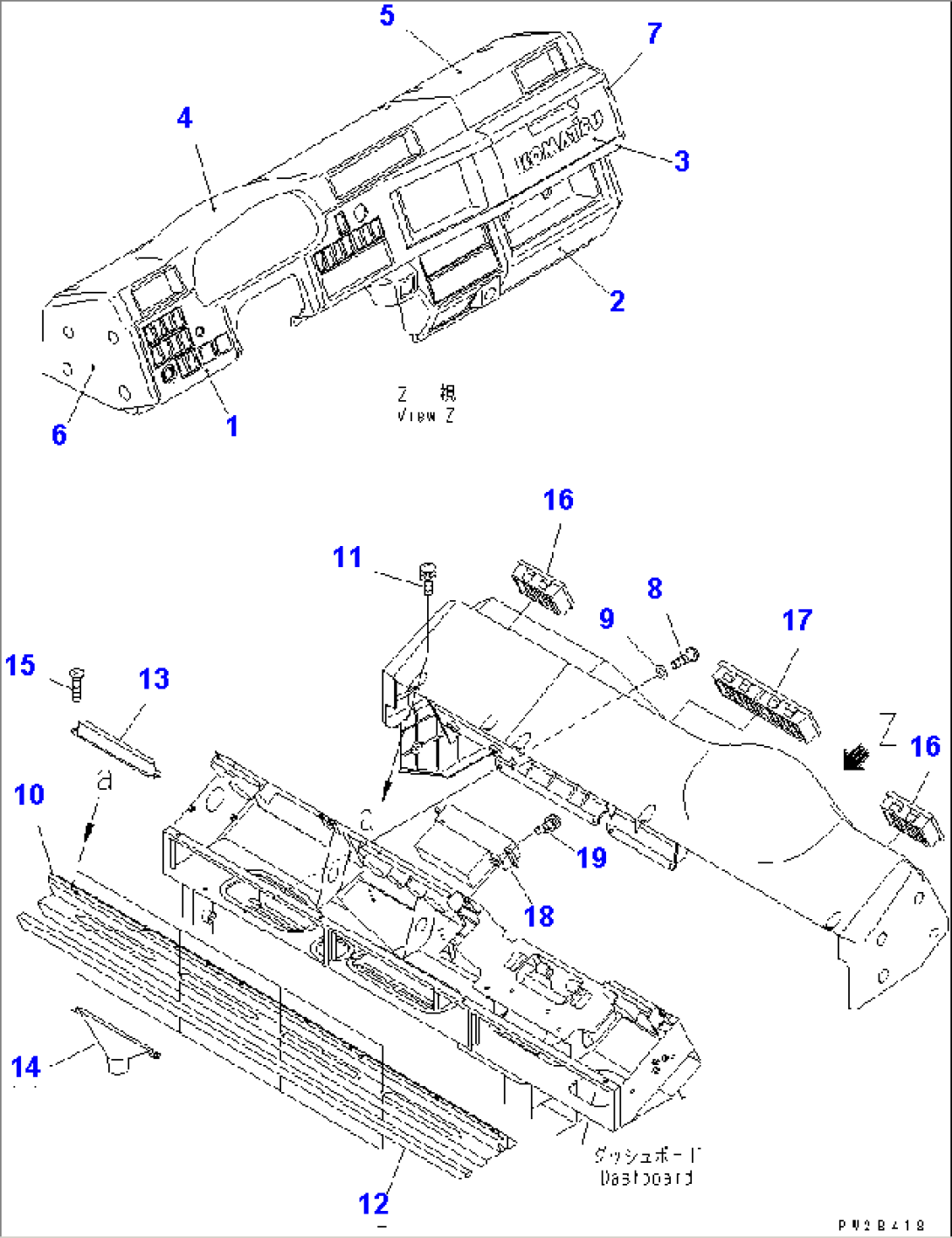

CAB (INSTRUMENT PANEL AND AIR CONDITIONER PANEL)

Komatsu HM350-1L S/N A10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-15912COVER,LOWER, L.H.A10001-
56B-54-15900COVER SUB ASS'YA10001-
256B-54-15922COVER,LOWER, R.H.A10001-
356B-54-15972COVERA10001-
456B-54-15932COVER,UPPER, L.H.A10001-
556B-54-15942COVER,UPPER, R.H.A10001-
656B-54-15952COVER,SIDE, L.H.A10001-
756B-54-15962COVER,SIDE, R.H.A10001-
801245-00616SCREWA10001-
901642-40608WASHERA10001-
1056B-54-15483BRACKETA10001-
11421-09-21460SCREWA10001-
1256B-54-15490SEALA10001-
1309487-30220NOZZLEA10001-
1409486-20000NOZZLEA10001-
1501224-40412SCREWA10001-
1622U-979-238AGRILLEA10001-
1720Y-979-2161GRILLEA10001-
18567-07-73621CONTROLLER,PANELA10001-
1901023-20516SCREWA10001-
