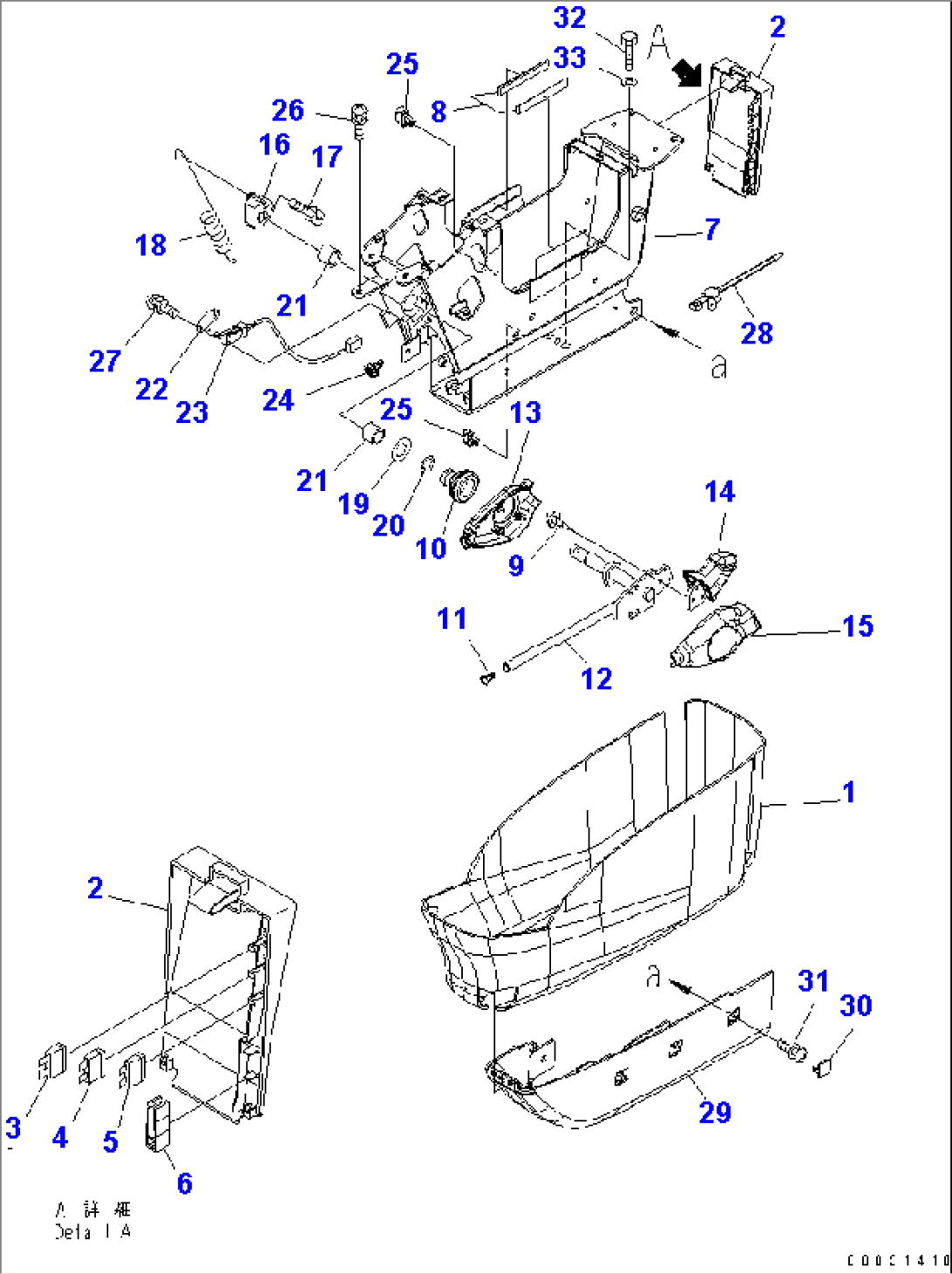

CAB (L.H. CONSOLE) (LOWER)

Komatsu PC400LC-7E0 S/N A87001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
122U-43-22310COVERA87001-
22U-43-22320COVER ASS'YA87001-
308041-01000FUSE, 10AA87001-
408041-02000FUSE, 20AA87001-
508041-02500FUSE, 25AA87001-
622U-43-22340PULLERA87001-
720Y-43-31412FRAMEA87001-
8208-43-71410SHEETA87001-
901023-60410SCREWA87001-
1008037-11425GROMMETA87001-
11208-53-12280CAPA87001-
1220Y-43-31513LEVERA87001-
1320Y-43-31522COVERA87001-
1420Y-43-31611KNOBA87001-
1520Y-43-31621COVERA87001-
1620Y-43-31432CAMA87001-
1701252-70816BOLTA87001-
1820Y-43-31421SPRINGA87001-
1920Y-43-31440RINGA87001-
2020Y-43-31450RINGA87001-
2106124-01616BEARINGA87001-
2222U-06-22490PLATEA87001-
2322U-06-22360SWITCH ASS'YA87001-
2422U-43-22410CLIPA87001-
2522U-43-23260CLIPA87001-
2601023-60616SCREWA87001-
2701023-60316SCREWA87001-
2822U-43-22430CLIPA87001-
2920Y-43-31690COVERA87001-
3022U-43-22830CAPA87001-
3101023-20614SCREWA87001-
3201010-81030BOLTA87001-
3301643-31032WASHERA87001-
