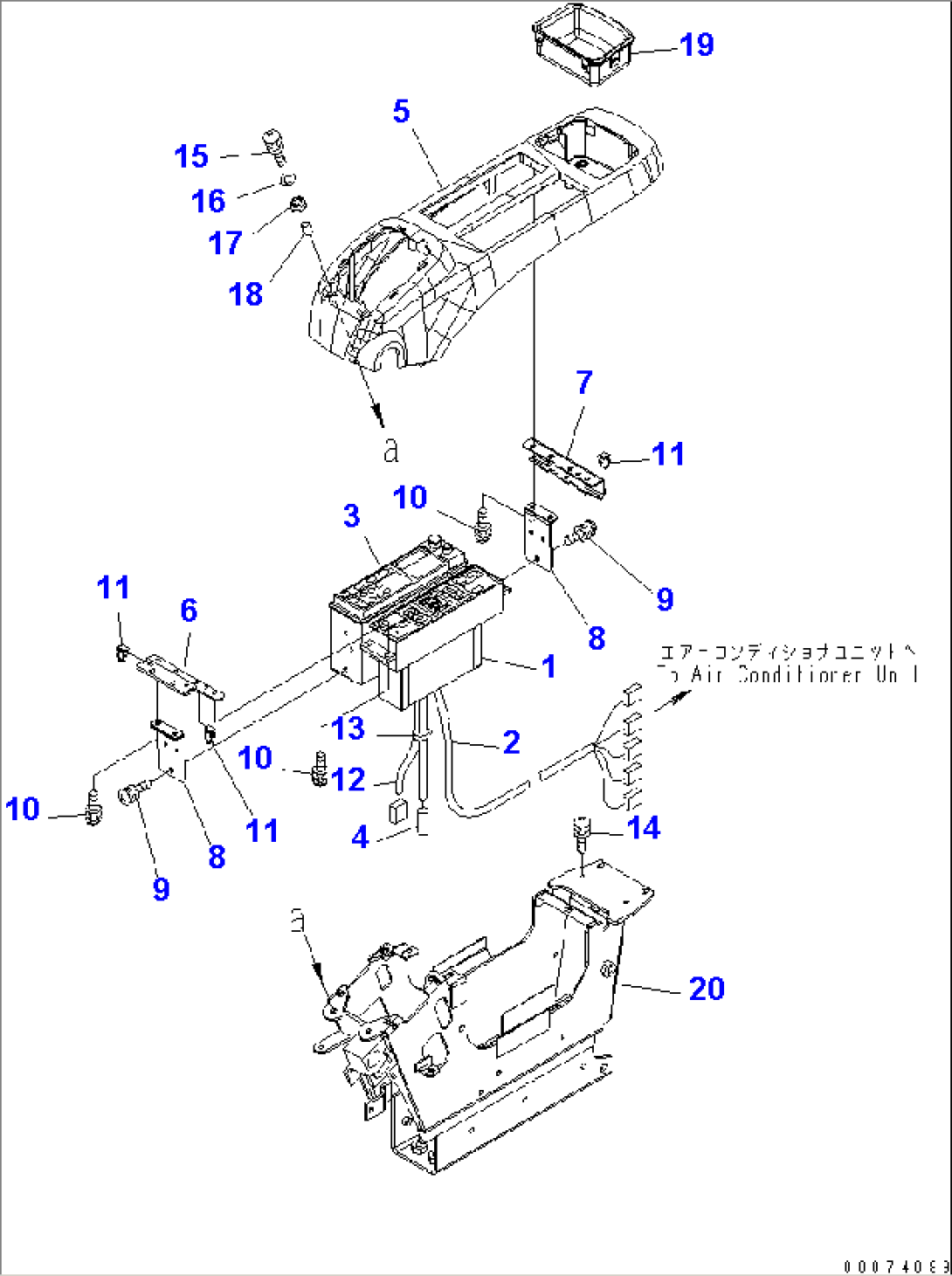

CAB (L.H. CONSOLE) (UPPER)
Komatsu PC400LC-7E0 S/N A87001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 208-979-7630 | PANEL ASS'Y | A87001- | |
| 2 | 208-979-7550 | WIRING HARNESS | A87001- | |
| 3 | 20Y-06-41246 | RADIO | A87001- | |
| 4 | 08912-51600 | CORD | A87001- | |
| 5 | 208-43-71680 | COVER | A87001- | |
| 6 | 22U-43-22220 | PLATE | A87001- | |
| 7 | 22U-43-22230 | STAY | A87001- | |
| 8 | 22U-06-22510 | BRACKET | A87001- | |
| 9 | 01023-60510 | SCREW | A87001- | |
| 10 | 01023-60516 | SCREW | A87001- | |
| 11 | 20Y-06-23770 | CLIP | A87001- | |
| 12 | 22U-06-22350 | WIRING HARNESS | A87001- | |
| 13 | 08034-00310 | BAND | A87001- | |
| 14 | 01023-60620 | SCREW | A87001- | |
| 15 | 01023-60630 | SCREW | A87001- | |
| 16 | 01640-20610 | WASHER | A87001- | |
| 17 | 208-43-71610 | CUSHION | A87001- | |
| 18 | 208-43-71620 | PIPE | A87001- | |
| 19 | 22U-43-22110 | TRAY | A87001- |
